Cisco Systems объявила о выпуске нового решения для агрегации T1/E1 ISDN PRI высокой плотности

Порт-адаптер РА-МС-8ТЕ1+ предназначен для сервис-провайдеров и корпоративных клиентов для терминации большого количества потоков ISDN в один маршрутизатор Cisco 7200 и Cisco 7400, установленный у сервис-провайдера или в центральном офисе компании.

Для администраторов сетей, предъявляющих требования к высокой производительности ISDN соединений, адаптер РА-МС-8ТЕ1+ существенно расширяет возможности маршрутизатора Cisco 7200, обеспечивая 48 каналов в шестислотовом шасси, до 672 (14х48) портов в семифутовой стойке или до 432 (9х48) портов в стойке использующей Cisco 7200 Rack Density System.

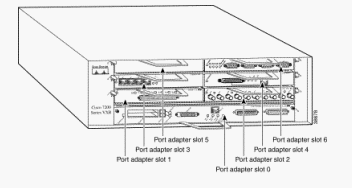

Слоты для установки РА-МС-8ТЕ1+ в Cisco 7206VXR

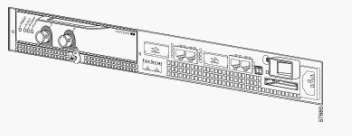

Маршрутизатор Cisco 7401ASR с установленным портом-адаптером РА-МС-8ТЕ1+

Порт-адаптер РА-МС-8ТЕ1+ имеет восемь физических подключений RJ-48c, поддерживает одновременную работу всех портов и обеспечивает до 256 независимых HDLC каналов. Установка адаптера в Cisco 7200 позволяет агрегировать до 48 Т1 или Е1 PRI портов в одном шасси, что позволяет добиться высокой производительности и существенного сокращения расходов в сравнении с другими существующими решениями.

Порты RJ48c программно конфигурируемы для поддержки Т1 или Е1 интерфейсов. В режиме Т1 каждый порт поддерживает до 24 каналов 64 кбит/с, а в режиме Е1 - до 31 канала. Каналы могут быть объединены в одну или несколько общих канальных групп, каждая из которых представлена в системе как индивидуально сконфигурированный последовательный порт. В результате при использовании РА-МС-8ТЕ1+ суммарная скорость передачи для каждого Т1 порта составляет до 1.536 Мбит/с, для Е1 порта в фреймовом режиме 1.984 Мбит/с и в нефреймовом Е1 режиме 2.048 Мбит/с.

При использовании ISDN PRI каждый Т1/Е1 порт обеспечивает 23/30 В-каналов, используемых для передачи и приема данных пользователей, и один канал сигнализации (D-канал). В-каналы представлены в системе как последовательные интерфейсы. Каждый канал или канальная группа в РА-МС-8ТЕ1+ использует часть полосы пропускания, кратную 56 кбит/с или 64 кбит/с.

Порт-адаптер РА-МС-8ТЕ1+ поддерживает CSU/DSU, MLPPP, ISDN MIBs, Cisco HDLC, РРР, X.25, Frame Relay, LAPB, SMDS DXI, OIR. Кроме того для Cisco IOS Release 12.2(4)В и 12.2(7)Т доступна также процедура тестирования DS0.
