Семейство коммутаторов 3Com Switch 40x0

Основные преимущества

описание (PDF, 487 КБ)

Технология XRN

Технология XRN (eXpandable Resilient Networking — расширяемые отказоустойчивые сети), запатентованная компанией 3Com, позволяет создавать сетевые конфигурации с высокой степенью готовности на базе двух соединенных между собой коммутаторов Switch 4050 или Switch 4060. Использование этой технологии позволяет установить в магистрали сети до 48 гигабитных портов, поддерживающих функции коммутации 3-го уровня со скоростью среды передачи данных по всем портам одновременно.

Производительность

Разработанная в компании 3Com специализированная интегральная микросхема (ASIC) с расширенной коммутационной архитектурой обеспечивает максимальную пропускную способность 56 Гбит/с и поддержку многоуровневой коммутации со скоростью среды передачи данных по всем портам, что позволяет устранять узкие места в пределах сетевой инфраструктуры и передавать данные со скоростями, превышающими 40 Mpps.

Надежное и легкое в обслуживании аппаратное обеспечение

Надежное металлическое шасси в корпусе 2RU обеспечивает высокую степень готовности аппаратной платформы — поддержка двух резервных источников питания с распределением нагрузки и возможностью горячей замены. Кроме того, возможна горячая замена вентиляторов и модулей трансиверов GBIC и SFP.

Функции обеспечения высокой степени готовности

Программные функции обеспечения высокой степени готовности и функции управления позволяют гарантировать надежность и производительность магистральных соединений ядра сети. К таким функциям относятся: поддержка объединения каналов (Link Aggregation), поддержка отказоустойчивых соединений (Resilient Links), поддержка протоколов SpanningTree и Rapid Spanning Tree (802. lw), семь групп RMON и передача информации о состоянии устройства по электронной почте.

Расширенные функции управления сетью

Расширенные функции коммутации второго и третьего уровней, например, фильтрация группового трафика, поддержка виртуальных локальных сетей, многоуровневая классификация трафика и приоритезация, позволяют улучшить управление потоками данных в сети.

Функции коммутации 3-го уровня

Функции коммутации 3-го уровня, такие как поддержка одноадресной IP-маршрутизации с использованием статических маршрутов, поддержка протоколов RIP/RIPv2 и CIDR, наличие функции управления UDP-трафиком (UDP Helper), повышают производительность и безопасность сети, обеспечивают возможность управления, а также позволяют разделять сеть на логические сегменты.

Расширенные возможности защиты

Функции безопасности сети, например, поддержка Radius Client и поддержка списков доступа Routed Access Control Lists, обеспечивают доступ авторизованных пользователей к сетевым ресурсам.Фильтрация трафика приложений (Application Filtering) представляет собой механизм, с помощью которого коммутатор выделяет и, пользуясь интеллектуальными алгоритмами, блокирует трафик приложений, слишком сильно загружающих сеть.

Мощные средства управления

Программное обеспечение 3Com Network Supervisor (пробная версия поставляется на прилагаемом компакт-диске) упрощает задачи сетевого администрирования: оно обнаруживает устройства, подключенные к сети, отображает их в виде графической схемы, позволяет контролировать их состояние и генерировать предупреждающие сообщения о неисправностях. Интуитивно понятный интерфейс упрощает настройку приоритезации трафика коммутаторами из любой точки сети. Дополнительный программный пакет 3Com Network Supervisor Advanced Package (продается отдельно) обладает расширенными возможностями, позволяя выполнять более сложные задачи настройки сети, — например, с его помощью можно осуществлять одновременную модернизацию программного обеспечения на всех коммутаторах 3Com, находящихся в сети.

Поддержка Webcache

Коммутатор позволяет автоматически перенаправлять веб-трафик на устройства 3Com SuperStack 3 Webcache, повышая скорость доступа к веб-ресурсам и упрощая задачи администрирования сети.

Гибкость

Сочетание встроенных портов 1000BASE-SX, 10/100/1000BASE-T ,GBIC и SFP позволяет реализовывать разнообразные схемы сетей, построенных на различных типах кабельных соединений. Дополнительный разъем расширения позволяет подключить 4-портовый гигабитный модуль, что обеспечивает еще большую гибкость.

Высокая степень готовности

Высокая степень готовности является одним из ключевых требований к инфраструктуре магистрали корпоративной сети. Коммутаторы семейства 3Com Switch 40×0 (коммутаторы Switch 4050, Switch 4060 и Switch 4070) обладают рядом аппаратных и программных функций, обеспечивающих резервирование, надежность, легкость обслуживания и высокий уровень готовности сети без ущерба для производительности и функциональности.

Эти коммутаторы поддерживают два резервных источника питания с распределением нагрузки и возможностью горячей замены, также возможна горячая замена блоков вентиляторов и трансиверов GBIC. Функции обеспечения готовности на сетевом уровне, например, объединение каналов и протокол Rapid Spanning Tree, позволяют создать резервные маршруты прохождения трафика в сети, обеспечивая еще большую отказоустойчивость.

Расширенные функции многоуровневой коммутации

Программное обеспечение 3Com Gigabit Multilayer Switching, поддерживаемое коммутаторами поддерживаемое коммутаторами семейства 3Com Switch 40×0, предоставляет возможность коммутации 2-го уровня, обладающей богатыми функциональными характеристиками, коммутации 3-го уровня в сетях IP, а также расширенную поддержку качества обслуживания (QoS).

Расширенные функции коммутации 2-го уровня, например, поддержка тэгирования пакетов в виртуальных сетях (VLAN tagging), фильтрация группового трафика (Multicast Filtering), объединение каналов (Link Aggregation), поддержка протоколов Spanning Tree и Rapid Spanning Tree (802.1w), а также 7 групп RMON обеспечивают широкий набор средств поддержки требовательных гигабитных магистралей.

Коммутаторы 3Com Switch 4050, Switch 4060 и Switch 4070 поддерживают четыре приоритетные очереди на порт, обработку очередей по алгоритму Weighted Round Robin, классификацию и приоритезацию трафика на основе данных 2-го уровня (физический порт, 802.1р, тип Ethernet), 3-го уровня (DSCP, IP-адрес хоста и IP-адрес подсети), а также уровня 4 (порты TCP/UDP). Коммутаторы поддерживают преобразование приоритетов в DSCP и фильтрацию трафика приложений, обеспечивая расширенное управление потоками данных в магистральных сетях.

Коммутаторы поддерживают коммутацию 3-го уровня в IP-сетях, обеспечивая широкий диапазон сетевых услуг, например, одноадресную IP-маршрутизацию с поддержкой статических маршрутов, протоколы RIP и RIPv2, IP Multinetting, технологию бессклассовой внутридоменной маршрутизации (Classless Interdomain Routing, CIDR) и функцию UDP Helper. Списки контроля доступа Routed Access Control Lists на основе информации об IP-адресах также могут использоваться для расширенного управления и обеспечения безопасности на 3-м уровне коммутации.

Для более эффективного использования канала связи с Интернетом коммутаторы 3Com Switch 4050, Switch 4060 и Switch 4070 поддерживают автоматическое перенаправление веб-трафика на устройства 3Com SuperStack 3 Webcache, что повышает скорость доступа к веб-ресурсам.

Эти коммутаторы осуществляют расширенные функции управления, поддерживая функции клиента BootP/DHCP, семь групп RMON, уведомления о событиях RMON по электронной почте через встроенный клиент SMTP.

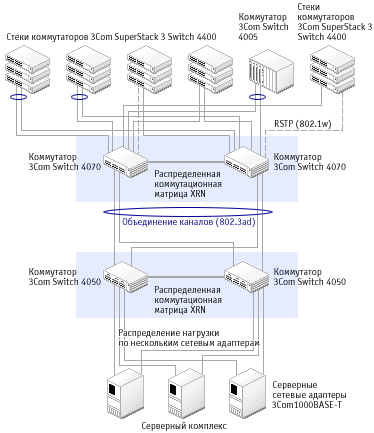

Рис. 1. Коммутатор Switch 40×0 в кампусной магистральной сети.

Технология XRN

Теперь компаниям не придется тратить целое состояние или увеличивать вдвое свой ИТ-персонал, чтобы обеспечить постоянную доступность важнейших бизнес-систем для пользователей. Технология расширяемых отказоустойчивых сетей eXpandable Resilient Networking (XRN) компании 3Com — это технология создания ядра сети, на основе которой сетевые администраторы могут создавать исключительно производительные и гибкие ядра сети, обладающие невысокой стоимостью.

Технология XRN обеспечивает функционирование нескольких соединенных между собой гигабитных коммутаторов как единой распределенной коммутационной матрицы, расширяющейся по мере роста сети. При этом удается преодолеть физические ограничения, связанных с применением централизованных коммутаторов ядра сети.

Технология XRN, реализуемая с помощью комплекта 3Com XRN Interconnect Kit, поддерживается коммутаторами Switch 4050, Switch 4060 и Switch 4070, а также коммутаторами семейства SuperStack 3 Switch 4900.

Высокопроизводительная коммутация и гибкость для магистральной сети

Коммутаторы семейства 3Com Switch 40×0, созданные на основе разработанной в 3Com специализированной интегральной микросхемы с расширенной коммутационной архитектурой, обеспечивают многоуровневую коммутацию со скоростью 56 Гбит/с для сильно загруженных магистральных соединений ядра сети и требовательных приложений, функционирующих в пределах всей корпоративной сети. Они обеспечивают коммутацию 2-го и 3-го уровней без блокировки для всех портов, передавая более 40 миллионов пакетов в секунду.

Во многих гигабитных сетевых магистралях для подключения к территориально-распределенным коммутационным центрам и зданиям используются кабели на основе многомодового и одномодового оптоволокна, а для обеспечения высокоскоростных соединений с серверами и центрами данных используются медные кабели.

Коммутаторы семейства 3Com Switch 40×0 обладают гибкой интегрированной поддержкой различных физических сред передачи данных, поддерживая различные комбинации портов 1000BASE-SX и 10/100/1000BASE-T, а также портов GBIC (которые обычно используются для подключения к кампусным магистральным сетям) и портов SFP.

Кроме того, при помощи объединения каналов эти коммутаторы можно подключить к агрегирующему устройству внешнего серверного комплекса, например, к коммутатору SuperStack 3 Switch 4924. К дополнительному разъему расширения можно подключить 4-портовый гигабитный модуль, обеспечив еще большую гибкость.

Ключевые области применения

Если вам требуются:
  • высокая степень готовности ядра гигабитной сети, которая достигается за счет использования безотказной, устойчивой и надежной аппаратной платформы и программных средств;
  • высокопроизводительный гигабитный коммутатор, поддерживающий многоуровневую коммутацию с необходимой скоростью передачи данных по магистральным соединениям ядра корпоративных сетей нового поколения;
  • расширенные функции коммутации 2-го и 3-го уровней для ядер ваших корпоративных сетей;
  • гибкая платформа, поддерживающая различные физические среды передачи данных с гигабитными скоростями;
  • простые, не требующие больших инвестиционных затрат решения, обеспечивающие высокую степень готовности, обладающие широким набором функциональных возможностей и производительностью модульных гигабитных коммутаторов 3-го уровня.
