>> Маршрутизаторы серии Cisco 4000
Cisco 4000
Маршрутизаторы серии Cisco 4000 представляют собой конфигурируемые модульные устройства, поддерживающие широкий набор сетевых протоколов и сред передачи, включая FDDI и АТМ, что позволяет использовать их в крупных и средних узлах сети, подбирая оптимальные решения. Изменяя или добавляя интерфейсные модули, можно наращивать функциональные возможности системы.

Краткий обзор

Серия маршрутизаторов Cisco 4000 состоит из моделей Cisco 4500-M, и Cisco 4700-M.
Маршрутизаторы серии Cisco 4000 работают на основе операционной системы межсетевого взаимодействия Cisco IOS. Заказчик может выбрать тип операционной системы Cisco IOS (feature set) в соответствии с протоколами, используемыми в его сети. Cisco IOS поддерживает протоколы локальных (ЛВС) и глобальных (ГВС) сетей, позволяет оптимально использовать услуги служб ГВС и управлять доступом к объединенным сетям, обеспечивает отказоустойчивые, надежные межсетевые соединения.
Маршрутизаторы серии Cisco 4000 стандартно оснащаются модулями памяти Flash EPROM для хранения операционной системы маршрутизатора и параметров его настройки. Память Flash EPROM позволяет оперативно обновлять операционную систему локально либо удаленно с центрального пункта управления.

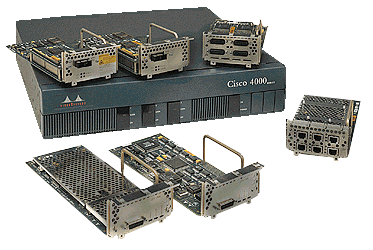

Маршрутизаторы серии 4000 представляют собой модульную платформу, имеющую 3 слота для установки модулей. Сетевые процессорные модули (NPM - network processor module) — автономные сменные платы, применяемые для соединений с внешними сетями. Так как модули маршрутизатора поддерживают множество различных протоколов, скоростей и типов среды передачи информации, то маршрутизатор серии Cisco 4000 может функционировать со всеми типами компьютерных сетей Маршрутизаторы серии Cisco 4000 поддерживают комбинацию сетевых процессорных модулей (NPM) (максимум трех) следующих типов:
  • с 2 или 6 портами Ethernet
  • с 1 портом Fast Ethernet (поддержка протокола ISL)
  • с 1 или 2 портами Token Ring
  • с 1 портом для подключения многомодового волоконно-оптического кабеля FDDI (с одиночным [SAS] и двойным [DAS] подключением станции к кольцу)
  • с 1 портом для подключения одномодового волоконно-оптического кабеля FDDI (DAS)
  • с 2 или 4 синхронными последовательными портами (serial)
  • с 2 высокоскоростными последовательными (high-speed serial) и 16 низкоскоростными последовательными (low-speed serial synch/asynch) портами, причем заказчик может выбрать модель с 16 низкоскоростными портами следующих типов: 16 х RS-232; 16 х X.21; 16 х V.35; 8 х RS-232/8 х X.21; 8 х RS-232/8 х V.35
  • с 4 или 8 портами ISDN BRI
  • с 1 портом для подключения дробных (fractional - полосу пропускания для дробных каналов
  • Т1 или Е1 обычно выделяют порциями по 56 кбит/с) каналов T1/ISDN PRI
  • с 1 портом для подключения дробных каналов E1/ISDN PRI
  • с 4 последовательными портами G.703
  • с 1 портом ATM (по одномодовому (до 15 км) или многомодовому (до 3 км) кабелю) для линий OC-3c
  • c 1 портом АТМ “дальней связи” для подключений по одномодовому оптоволоконному кабелю (до 40 км)
  • с 1 портом ATM DS-3 (расстояние до 50 м при использовании коаксиального кабеля с BNC-разъемом)
  • с 1 портом ATM E3 (расстояние до 50 м при использовании коаксиального кабеля с BNC-разъемом)



Сводка характеристик

  • Модель 4500-М: производительность 45 тыс. пакетов в секунду, RISC-процессор 100-MHz IDT Orion, Flash-память 4 Мбайт (расширение до 16 Мбайт), Оперативная память DRAM емкостью 8 Мбайт (расширение до 32 Мбайт), Разделяемая память 4 Мбайт (расширение до 16 Мбайт).
  • Модель 4700-М: производительность 60 тыс. пакетов в секунду, RISC-процессор 133-MHz IDT Orion с кэш-буфером второго уровня 512 кбайт, Flash-память 4 Мбайт (расширение до 16 Мбайт), Оперативная память DRAM емкостью 8 Мбайт (расширение до 64 Мбайт), Разделяемая память 4 Мбайт (расширение до 16 Мбайт).
  • Блок питания переменного или постоянного напряжения (модели Cisco 4500-M и Cisco
    4700-M оснащены блоками питания обоих типов)
  • Поддерживаемые протоколы маршрутизации: RIP, IGRP, EIGRP, OSPF, IS-IS, ES-IS и другие.
  • Маршрутизаторы поддерживают протоколы ISL и ATM LAN Emulation (LANE).
  • Также поддерживается технология NetFlow, позволяющая значительно повысить производительность маршрутизатора, и технология Tag Switching, позволяющая значительно увеличить пропускную способность сети, построенной на основе маршрутизаторов, поддерживающих технологию Tag Switching.



Характеристики, общие для всех моделей

Поддерживаемые сетевые интерфейсы

  • Ethernet
  • Token Ring
  • FDDI
  • Последовательный синхронный и асинхронный
  • ISDN BRI
  • Дробный канал E1/T1 ISDN PRI
  • АТМ

Число слотов для модулей

3

Программные опции для комплекта Cisco IOS Release 11.2

  • IP
  • IP Plus (с поддержкой NAT - Network Address Translation)
  • IP Plus 40 (с шифрованием 40-разрядным ключом)
  • IP Plus 56 (с шифрованием 56-разрядным ключом)
  • Desktop (IP/IPX/AppleTalk/DEC)
  • Desktop (IP/IPX/AppleTalk/DEC) Plus
  • Desktop (IP/IPX/AppleTalk/DEC) Plus 40
  • Desktop(IP/IPX/AppleTalk/DEC) Plus 56
  • IP/IPX/APPN с основными функциональными возможностями для работы с IBM
  • Enterprise
  • Enterprise Plus
  • Enterprise Plus 40
  • Enterprise Plus 56
  • Enterprise/APPN Plus
  • Enterprise/APPN Plus 40
  • Enterprise/APPN Plus 56

Поддерживаемые протоколы маршрутизации

RIP, IGRP, EIGRP, OSPF, IS-IS, ES-IS и другие

Энергонезависимое ОЗУ (NVRAM)

128 кбайт



Характеристики электропитания

Характеристика Значение

Потребляемая мощность

200 Вт

Переменное напряжение

100-240 В

Частота

47 - 63 Гц

Сила тока

3.0A при 100 В; 1.5A при 240 В

Последнее изменение - 30 августа 2005 г.
