>> Маршрутизаторы серии Cisco 7200

Маршрутизаторы серии Cisco 7200 осуществляют маршрутизацию и мостовые соединения и допускают использование различных протоколов и типов среды передачи. Порт-адаптеры и сервисные адаптеры подключаются к шинам PCI маршрутизатора Cisco 7200, обеспечивая подключения к внешним сетям. Маршрутизаторы серии 7200 позволяют использовать интерфейсы Ethernet, Fast Ethernet, Token Ring, FDDI, ATM, последовательных линий, ISDN, Т1, Е1, Т3, Е3 и HSSI в разных сочетаниях. Производительность маршрутизатора зависит от установленного процессорного модуля (NPE): NPE-150 имеет производительность 150 тыс. пакетов в секунду, NPE-200 - 200 тыс. пакетов в секунду. В серию маршрутизаторов Cisco 7200 входят модели Cisco 7206 и Cisco 7204:

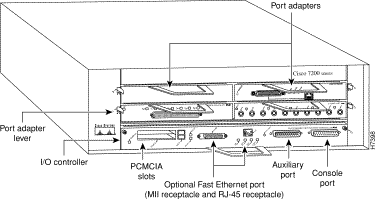

Передняя панель Cisco 7204

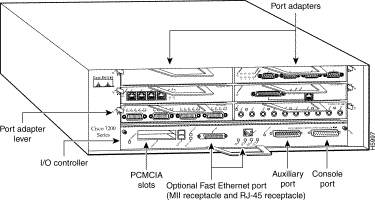

Передняя панель Cisco 7206

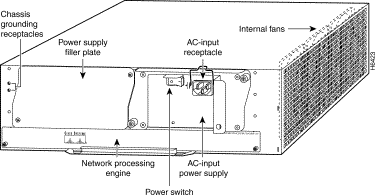

Задняя панель Cisco 7200


Используемое в серии Cisco 7200 программное обеспечение Cisco IOS, благодаря поддержке протоколов локальных и глобальных сетей, обеспечивает устойчивую, надежную работу маршрутизатора в сложных сетевых комплексах. Оно обеспечивает оптимизацию предоставляемых сетевых услуг, включая безопасность, соблюдение заданного качества обслуживания (QoS) и управление трафиком, а также позволяет проводить автоматическую установку маршрутизатора и управление им с центрального пункта сетевого управления. Для маршрутизаторов серии Cisco 7200 предлагаются комплекты программного обеспечения CISCO IOS (feature set), тип которого клиент в соответствии со своими запросами может заказать при покупке или для последующей модернизации.

Основные достоинства

  • Можно вносить изменения в программную конфигурацию во время работы маршрутизатора, без его перезагрузки и прерывания выполнения сетевых приложений и услуг
  • Возможность установки и удаления модулей во время работы маршрутизатора без перезагрузки или выключения системы. Требуется минимальное вмешательство оператора, так как адаптеры порта реконфигурируются автоматически
  • Быстрая начальная загрузка (как правило, 35 секунд) обеспечивает быстрый ввод системы в рабочий режим после обновлений операционной системы, сводя к минимуму воздействие на работу сети
  • Мониторинг параметров окружающей среды: выдача тревожных сообщений об отклонениях рабочих параметров от нормальных значений
  • Самодиагностика и инструментальные средства контроля гарантируют работоспособность модулей перед их включением в работу
  • Использование факультативного блока питания повышает отказоустойчивость и позволяет выравнивать нагрузку
  • Flash-память обеспечивает быструю, надежную модернизацию программного обеспечения и микрокода с центрального пункта управления сети


Характеристики

Поддерживаемые сетевые порт-адаптеры
  • 4 или 8 портов Ethernet 10BaseT
  • 5 портов Ethernet 10Base FL
  • 1 порт Fast Ethernet 100Base TX (RJ-45 и MII)
  • 1 порт Fast Ethernet 100Base FX (SC и MII)
  • 12 портов Ethernet (10 Мбит/с) и 2 порта Fast Ethernet (10/100 Мбит/с, коммутируемых, полный дуплекс)
  • 1 или 2 порта HSSI
  • 4 порта Token Ring (дуплекс и полудуплекс)
  • 1 порт FDDI, многомодовый (дуплекс и полудуплекс)
  • 1 порт FDDI, одномодовый (дуплекс и полудуплекс)
  • 4 синхронных последовательных порта
  • 8 портов X.21
  • 8 портов EIA/TIA-232
  • 4 порта E1- G.703/G.704 (с выравниванием/без выравнивания нагрузки)
  • 1 или 2 порта E3
  • 1 или 2 порта Т3
  • 2 порта для дробных каналов T1/ ISDN PRI
  • 2 порта для дробных каналов E1/ ISDN PRI
  • 1 порт для дробного канала T3
  • 4 порта ISDN BRI U
  • 8 портов ISDN BRI S/T
  • 1 порт ATM (одно- и многомодовый)
  • 1 порт ATM-CES: 4 T1 и 1 ОС-3
  • 1 порт АТМ-CES: 4 Т1 и 1 DS-3
  • 1 порт АТМ-CES: 4 Е1 и 1 ОС-3
  • 1 порт АТМ-CES: 4 Е1 и 1 DS-3
  • 1 порт 100VG-AnyLAN
Сервисные адаптеры
  • сервисный адаптер для 64 каналов ГВС со сжатием
  • сервисный адаптер для 256 каналов ГВС со сжатием
Число блоков питания 1 или 2 (второй - факультативно)
Число слотов 6 - модель 7206 , 4 - модель 7204
Контроллер ввода/ вывода С Fast Ethernet или без него
Модуль сетевого процессора
  • NPE-100 (Без SRAM)
  • NPE-150 (SRAM, 1 Мбайт)
  • NPE-200 (SRAM, 4 Мбайт)
Версия программного обеспечения - Cisco IOS Release 11.2
  • Network Layer 3 switching
  • Desktop and IBM
  • Desktop, IBM, and APPN
  • Enterprise
  • Enterprise and APPN
  • IP routing
Версия ПО Cisco IOS
Release 11.1(5) и выше
  • Network Layer 3 switching
  • Enterprise
  • Enterprise and APPN
  • Desktop and IBM
DRAM 16 Мбайт (стандарт), 24, 32, 64, 128 Мбайт
PC-карта Flash-памяти
(факультативно, 2 слота
8 Мбайт, расширяется до 40 Мбайт (8, 16 или 20 Мбайт на карту)
Процессор
  • NPE-150: 150-Мгц R4700 RISC MIPS
  • NPE-200: 200-Мгц R5000 RISC MIPS
Размеры, см (В x Ш x Г) 13,34 x 42,67 x 43,18
Вес, кг Шасси в полной конфигурации: 22.7
Высокопроизводительная
промежуточная
объединительная плата
  • Модель 7206: 6 порт-адаптеров
  • Модель 7204: 4 порт-адаптера
Стандартные компоненты
  • Вспомогательное шасси с промежуточной объединительной платой
  • Блок питания переменного напряжения со шнуром


Характеристики, общие для всех моделей

Описание

Спецификация

Объединительная плата 2 основные шины PCI и 1 вторичная шина PCI с совокупной полосой пропускания 600 Мбит/с
Блок питания 370 Вт макс.
Сетевое электропитание 100-240 В; 2.5 А при 240 В; 50-60 Гц
Требования к программному обеспечению Cisco IOS версия 11.1(16) CA или новее, 11.2(11)P или новее, 11.3(1) или новее


Факультативные комплекты ПО

Можно дополнительно приобрести лицензии на программные комплекты, обеспечивающие работу с протоколами обработки пакетов в глобальных сетях, маршрутизацию между доменами, трансляцию сетевых адресов (NAT) и коммутацию по технологии NetFlow.


Последнее изменение - 30 августа 2005 г.
