>> Универсальный сервер доступа Cisco 5200

Универсальный сервер доступа Cisco AS5200 предназначен для удовлетворения непрерывно растущих запросов компаний, предоставляющих услуги по подключению к Internet, компаний-операторов телекоммуникационных сетей, а также для обеспечения доступа пользователей к ресурсам своей корпоративной сети по цифровым и аналоговым каналам связи.

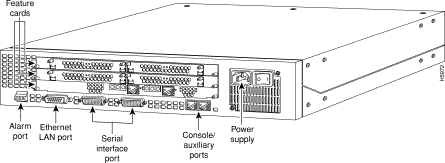

Универсальный сервер доступа Cisco 5200. Вид сзади

Обслуживаемые типы пользователей

  • Сотрудников небольшого офиса или пользователей, работающих дома, которые обращаются к центральному офису по аналоговому модему. Поступающие от них вызовы подаются на интерфейс T1/PRI сервера, далее поступают на встроенный в AS5200 модем и с него получают доступ к сетевым ресурсам
  • Разъездных сотрудников и пользователей центрального офиса, которые используют цифровые модемы ISDN Basic Rate Interface (BRI), ISDN Primary Rate Interface (PRI) и линии ISDN для доступа к корпоративным сетям. Поступающие от них цифровые данные и вызовы принимаются на интерфейс T1/PRI и напрямую соединяются с сетевыми ресурсами

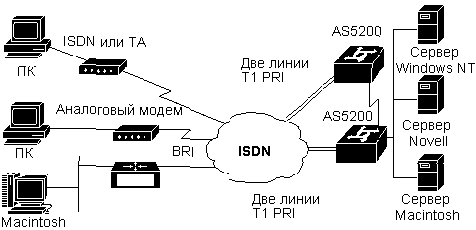

Пример топологии сети с применением AS5200



Универсальный доступ

AS5200 - первый в серии универсальных серверов доступа, который обеспечивает доступ как по последовательным каналам, так и по линиям ISDN, удовлетворяя запросы мобильных пользователей и сотрудников, работающих на дому и соединяющихся с офисом по высокоскоростным коммутируемым линиям связи. AS5200 обрабатывает вызовы, которые поступают через аналоговый модем и по линиям ISDN и принимаются на один порт магистрального канала. AS5200 позволяет сетевым администраторам и поставщикам услуг по подключению к Internet продолжать эксплуатацию традиционных аналоговых телефонных линий и одновременно с этим предоставлять доступ по высокоскоростным линиям ISDN. AS5200, использующий программное обеспечение Cisco IOS, поддерживает самый полный набор протоколов доступа, в том числе IP, IPX, AppleTalk, PPP, Serial Line Internet Protocol (SLIP) и Х.3/Х.28. Такая расширенная поддержка протоколов позволяет фирме Cisco предложить заказчикам богатые возможности универсального доступа для самого широкого применения.

В каждый универсальный сервер доступа этой серии встроены блоки обслуживания канала (CSU), банк каналов, коммутаторы вызова, коммуникационный сервер, маршрутизатор, ISDN-устройства, до 48 (для линий Т1) или до 60 (для линий Е1) модемов, плотно интегрированных в одном шасси, что делает эти универсальные серверы доступа идеальными для работы в средах с разными типами носителей. Такая высокая степень интеграции компонентов на одном шасси повышает общую надежность системы и исключает проблемы несовместимости, типичные для случая, когда используется оборудование разных изготовителей.

В сервер доступа Cisco AS5200 встроены модемы V.34 двух типов - управляемые и неуправляемые. У каждого управляемого модема имеется порт для подключения служебного канала, по которому осуществляется опрос модема для сбора статистики и для передачи команд управления.

Поступающие аналоговые и ISDN-вызовы принимаются на два интерфейса T1/PRI сервера AS5200. В отличие от цифровых вызовов, входящие аналоговые вызовы сначала поступают на модуль-терминатор, а затем в плате модема преобразуются в цифровую форму.

Масштабируемость

Фирма Cisco в устройствах этой серии реализовала поддержку протокола Multichassis, Multilink Point-to-Point Protocol (MMP), поэтому заказчики могут начать с малого, а затем при необходимости проводить масштабирование, добавляя серверы доступа. Поставщики Internet-услуг и администраторы корпоративных сетей с большими пулами коммутируемых внутренних номеров смогут легко провести масштабирование и интеграцию своих систем доступа для обслуживания большого числа обращений на нескольких серверах, предоставляя своим конечным пользователям более широкую полосу пропускания. Это особенно важно для построения надежно работающих, географически рассредоточенных сетей.

Операционная система Cisco IOS в качестве основы

Сервер доступа AS5200 является ключевым компонентом разработанного фирмой Cisco полного набора решений по осуществлению надежных коммутируемых соединений на всем пути от одного пользователя до другого. Ни одна другая фирма-производитель не может предложить столько вариантов доступа к Internet и расширения корпоративной сети. Операционная система Cisco IOS позволяет администраторам корпоративной сети с помощью AS5200 организовать в своей компании виртуальные сети. Администраторы могут сократить эксплуатационные издержки, применяя методы оптимизации полосы пропускания, например, сжатие данных, а также встраивать в свои сети высококачественные брандмауэры (межсетевые экраны, обеспечивающие безопасность информации в сети) и использовать шифрование данных. Поддержка протоколов Multilink Point-to-Point и ММР облегчает масштабирование.

Безопасность

AS5200, используя возможности Cisco IOS, обеспечивает всестороннюю защиту магистральных корпоративных сетей. При обслуживании удаленных пользователей AS5200 обеспечивает безопасность коммутируемого доступа по комбинированным носителям. Операционная система Cisco IOS поддерживает такие средства защиты, как списки доступа, регистрация отклонений в работе, а также протоколы RADIUS, Kerberos V и TACACS+ со средствами аутентификации, авторизации и учета.

Управление модемами

Модемами, встроенными в универсальный сервер доступа AS5200, можно управлять с центрального пункта, удовлетворяя тем самым важнейшее требование поставщиков услуг и администраторов корпоративных сетей, обслуживающих огромные пулы внутренних коммутируемых адресов. Управление модемами AS5200 осуществляется точно так же, как и другими сетевыми устройствами, поэтому администраторы для управления с центрального пункта всеми сетевыми устройствами могут использовать одно решение. Обеспечивается мониторинг состояния вызова, заданных пользователем порогов срабатывания предупреждающих сигналов, а также сбор статистики. Благодаря возможности управления по служебному каналу администраторы могут контролировать в режиме реального времени следующие данные: какая схема модуляции используется в модеме, по какому протоколу он работает, какие сигналы передаются по интерфейсу EIA/TIA-232, каковы скорости передачи и приема, значение соотношения "аналоговый сигнал/шум" и так далее.

Централизованное управление

Возможность централизованного управления сервером доступа AS5200 позволяет снизить эксплуатационные расходы. Помимо управления модемами, можно управлять всем сервером AS5200 при помощи ПО CiscoWorks, которое позволяет оптимизировать использование полосы пропускания. Это дает возможность поставщикам услуг и корпоративным заказчикам снизить текущие расходы, связанные с эксплуатацией географически рассредоточенной региональной сети. Далее, используя средства управления конфигурацией сервера, сетевые администраторы могут собирать полную статистику о работе сети и настраивать работу сети с центрального пункта управления. Наконец, мощные средства наладки, предлагаемые операционной системой Cisco IOS, значительно сокращают время и средства, необходимые для локализации и устранения проблем.

Устанавливаемые функциональные платы

Сервер доступа AS5200 допускает установку до трех функциональных плат - одной платы ГВС и одной или двух плат, к которым подключаются линии связи модемов.
Применяются платы следующих типов:

  • Плата с двумя интерфейсами T1/PRI со встроенными блоками обслуживания канала (CSU)
  • Плата с двумя интерфейсами E1/PRI со встроенной платой модемов на 12 портов
  • Плата, к которой подключаются линии связи модемов, имеющая одну или две модемные платы с 12 портами


Компоненты системы

  • Одно 19-дюймовое модульное шасси, имеющее три слота для установки плат и высокоскоростную объединительную плату
  • До трех функциональных плат для подключения к ГВС или соединения с модемом
  • Два последовательных порта ГВС
  • Один порт ЛВС (Ethernet)
  • Порт подключения консоли и внешних устройств
  • Встроенный блок питания (допускается питание постоянным или переменным напряжением)


Отличительные черты сервера доступа Cisco AS5200

Особенности Достоинства
К серверу доступа, в который встроены блоки обслуживания каналов (CSU), банк каналов, маршрутизатор и модемы, можно подключать две линии ISDN PRI Т1/E1 или линии Т1, разделенные на 23 В-канала и 1 D-канал (дробный канал T1). По одному магистральному каналу и по одному телефонному номеру можно принимать вызовы от асинхронного аналогового модема и от цифровых ISDN-служб. Простой и экономически эффективный способ перехода от использования коммутируемых аналоговых телефонных линий к быстро развивающимся цифровым услугам ISDN.
Управление модемами, включая статистику модема, индикацию состояния вызова в реальном масштабе времени, мониторинг работы модема с регистрацией этих данных, модернизацию микропрограммного ПО модема и т.д. Ускоряется обнаружение и устранение неполадок
Гибкая архитектура Flash-памяти с двумя банками Сокращается время на модернизацию ПО, возможно одновременное хранение нескольких образов ПО
Полная поддержка Cisco IOS Поддержка самого широкого в отрасли набора протоколов межсетевых соединений и маршрутизации
Удаленное управление блоком CSU, маршрутизатором и модемами Централизованное управление, сокращение эксплуатационных расходов
Возможность масштабировать конфигурацию сервера на основе протокола ММР в зависимости от интенсивности и скорости трафика Пользователи могут начать с малого и при необходимости устанавливать дополнительные серверы в стек
Возможность организации частной виртуальной сети при помощи протокола Layer 2 Forwarding (L2F) Дополнительные выгоды для Internet-провайдеров:
  • Возможность разделять большие капиталовложения в доступ и сетевое оборудование уровня магистрали
  • Защита капиталовложений в приложения, не использующие протокол IP
Оптимизация расходов при подключении к ГВС, в том числе при помощи сжатия, фильтров маршрутизации, избирательной (snapshot) маршрутизации и маршрутизации с коммутацией-по-требованию (DDR) Помогает заказчикам снизить затраты при обращениях к ГВС, на которые приходится самая большая часть расходов межсетевого обмена
Обеспечение безопасности за счет использования таких технологий, как TACAS+, RADIUS, списки доступа и регистрация отклонений в работе Всесторонняя система защиты в масштабе всей магистральной сети заказчика
Внутреннее гнездо расширения для подключения вспомогательных устройств сжатия и шифрования Легкая модернизация существующих систем в будущем


Спецификации

Тип процессора Motorola 68030, 20 МГц
Память Основная - DRAM емкостью до 16 Мбайт, DRAM емкостью 16 Мбайт для хранения пакетов данных
Flash-память
  • Flash-память для загрузки ПО: емкость до 16 Мбайт, с одним или двумя банками
  • Системная Flash-память емкостью до 16 Мбайт, с одним или двумя банками
Число слотов на шасси 3
ЛВС-интерфейс Ethernet (AUI) 1 (DB-15)
Интерфейсы ГВС
  • Два T1/PRI (RJ-48C)
  • Два E1/PRI (DB-15)
  • Последовательный синхронный (DB-60) - EIA/TIA-232, EIA/TIA-449, V.35, X.21 (NRZ/NRZI5 и DTE/DCE6), EIA-530 (NRZ/NRZI и DTE)
Число высокоскоростных синхронных последовательных каналов 2
Число асинхронных последовательных каналов до 48 (Т1) или до 60 (Е1)
Число модемов V.34 до 48 (Т1) или до 60 (Е1)
Число портов для подключения "дробных" линий Т1 2
Число портов для подключения консоли и внешних устройств 2, асинхронные последовательные (RJ-45)

Последнее изменение - 30 августа 2005 г.
