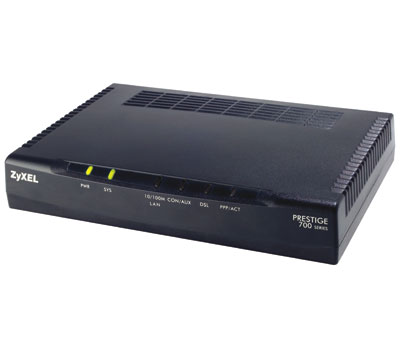

Prestige 791R EE

Модем Prestige 791R EE - идеальное решение для задач, в которых необходимо обеспечить симметричное высокоскоростное подключение к Интернету или корпоративной сети. Одно устройство объединяет маршрутизатор и симметричный цифровой модем. Подключение к локальной сети офиса осуществляется по наиболее распространенному интерфейсу Ethernet 10/100BaseTX, а для подключения к удаленной сети или Интернет используется двухпроводная выделенная линия. Ответным устройством может служить как аналогичный SHDSL-модем, так и модем Prestige 791R, а также SHDSL-коммутатор (DSLAM), например ZyXEL серии IES-1000/2000/3000.

Гарантированное качество обслуживания обеспечивается средствами технологии ATM over SHDSL и в полной мере проявляется при работе с ATM SHDSL-коммутаторами, позволяющими гибко управлять трафиком и предусматривать выделение различных полос пропускания для каждого из типов задач: передачи голоса, видео, данных, конференцсвязи, игр и т.д. В то же время достаточно высокая полоса пропускания позволяет в большинстве случаев обеспечить необходимое качество обслуживания и при простом соединении модемов точка-точка.

Модем обеспечивает функции межсетевого моста, локального DHCP-сервера, конвертера интерфейсов Ethernet – SHDSL, а также, маршрутизацию IP-пакетов. Поддержка трансляции сетевых адресов и портов (SUA – Single User Account) позволяет обеспечить коллективное подключение к сети Интернет с использованием лишь одного легального IP-адреса. Встроенный межсетевой экран обеспечивает защиту локальной сети от неавторизованного доступа.

Модем Prestige 791R EE унаследовал лучшие стороны известных на Российском рынке моделей Prestige 782M/R EE, вместе с тем, приобрел целый ряд новых функций, включая поддержку качества обслуживания (QoS) и возможность резервирования линии связи. Благодаря использованию новых технологий удалось уменьшить габариты модема и сделать его более доступным, в сравнении с предшественниками.

Основные преимущества

  • Возможность удаленного высокоскоростного коллективного подключения к Интернету или корпоративной сети;
  • Рекордная в сравнении с другими xDSL-технологиями скорость и дальность передачи данных: SHDSL-модемы ZyXEL работают на расстоянии до 9 км при сопротивлении шлейфа до 2 и более кОм;
  • Отличная электромагнитная совместимость с ADSL и другими цифровыми технологиями передачи данных позволяет сочетать в одном многопарном кабеле несколько технологий передачи данных и повысить число пар, задействованных под передачу данных;
  • Возможность ручной или автоматической подстройки скорости и параметров соединения под параметры линии минимизирует затраты на техническую поддержку и установку;
  • Поддержка качества обслуживания (QoS);
  • Резервирование выделенной DSL-линии через WAN-интерфейс;
  • Помимо ранее известного пользователями режима одиночного счета пользователей (SUA) появилась полная поддержка NAT;
  • Поддержка UPnP облегчает поиск установленного устройства и его управление в OS;
  • Поддержка протокола DHCP позволяет автоматически настроить компьютеры для работы в сети;
  • Поддержка широковещательных протоколов (IP multicast);
  • Поддержка нескольких сетевых адресов на одном Ethernet-интерфейсе (IP-alias);
  • Широкие возможности локального и дистанционного управления в режимах командной строки, экранного меню и по протоколу SMNP;
  • Графический Web-интерфейс для быстрого и удобного управления модемом;
  • Наличие кнопки “Reset” для быстрого возврата к заводским установкам;
  • Автоопределение типа кабеля – прямой/кросс.

Рекомендуется к применению

  • Интернет-провайдерам и операторам связи для построения территориально распределенных сетей, подключения коллективных и индивидуальных пользователей и минимизации затрат на подключение;
  • В составе корпоративного решения – для объединения нескольких территориально разнесенных подсетей и объединения офисов;
  • В тех случаях, когда испробованные до этого технологии xDSL оказались бессильны или не обеспечивают необходимой скорости, дальности передачи и качества связи.

Скорость связи в зависимости от расстояния при сечении провода 0,4 мм

Скорость Расстояние
2,32 Мбит/с 3,1 км
2,064 Мбит/с 3,2 км
1,552 Мбит/с 4,0 км
1,168 Мбит/с 4,3 км
1,040 Мбит/с 4,5 км
784 Кбит/с 5,1 км
528 Кбит/с 5,4 км
400 Кбит/с 5,9 км
272 Кбит/с 6,2 км
208 Кбит/с 6,7 км
144 Кбит/с 7,6 км
72 Кбит/с 9,0 км

Задняя панель Prestige 791R EE

  1. Кнопка возврата к заводским установкам
  2. Локальная сеть Ethernet 10/100Base-T
  3. Переключатель Консольный / Резервный порт
  4. Консольный / Резервный порт
  5. Двухпроводная физическая выделенная линия

Спецификация

Аппаратная база

  • Настольное исполнение
  • 1 линия SHDSL
  • Порт Ethernet 10/100Base-T
  • Автоматическое определение типа подключаемого кабеля «кросс/прямой»
  • Резервирование выделенной линии по коммутируемой
  • Консольный порт RS-232
  • Электропитание 12V AC
  • Энергонезависимая память (Flash ROM)

Протоколы связи

  • G.shdsl
  • Режим Клиент/Сервер
  • LLC Encapsulisation и VC Based мультиплексирование
  • QoS
  • RFC 1483 (Множественные протоколы по AAL5)
  • RFC 2364 (PPP по AAL5)
  • ENET ENCAP
  • RFC 2516 (PPP по Ethernet)

Сетевые протоколы

  • Режим моста IEEE 802.1d
  • Передача пакетов длиной 1522 байт
  • Маршрутизация статическая, RIP1, RIP2
  • Поддержка нескольких IP-адресов на LAN-интерфейсе
  • IP Policy Routing
  • IP Multicast
  • Трансляция адресов и портов NAT/SUA
  • DHCP-сервер/ретранслятор
  • DNS-ретранслятор
  • Universal Plug and Play (UPnP)

Администрирование и безопасность

  • Системная консоль
  • Управление через Telnet
  • Управление через Web-интерфейс
  • Администрирование по SNMP
  • Простая фильтрация пакетов
  • Фильтрация пакетов протоколов IP
  • Авторизация доступа по PAP/CHAP
  • Возврат к заводским настройкам (кнопка “Reset”)
  • Резервирование и восстановление рабочей конфигурации

Другие функции

  • Модернизация микропрограммы по FTP/TFTP

Физические параметры

  • Размер: 181 x 127 x 36,5 мм
  • Масса 309 г

Электрические параметры блока питания

  • Переменное напряжение 220 В
  • Частота 50 Гц

Допустимые параметры окружающей среды:

  • Рабочий диапазон температур 0 - 40°С
  • Влажность 20 - 85 %
