Коммутатор 3Com Switch 3200

Основные преимущества

описание ( PDF, 638 КБ)

Производительность

Коммутация 2-го и 3-го уровня без блокировки с максимально возможной скоростью среды передачи данных для соединений с настольными системами 10/100 Мбит/с, поддержка встроенных гигабитных нисходящих соединений. Механизм приоритезации пакетов данных обеспечивает оптимальную производительность приложений реального времени (например, программ голосовой и видеосвязи). Объединение каналов для нисходящих соединений обеспечивает высокопроизводительное подключение к ядру сети, что позволяет повысить уровень готовности и увеличить максимальное время непрерывной работы. Коммутация 3-го уровня на границе сети обеспечивает высокую скорость коммутации трафика между локальными сетями и разгружает маршрутизаторы ядра сети.

Гибкость

Коммутаторы поддерживают функции управления и поставляются в конфигурациях с 50 или 26 портами, из них 48 или 24 порта 10/100 Мбит/с с автоматическим выбором скорости, а два — порты двойного назначения для соединений 10/100/1000 Мбит/с или SFP.

Простота эксплуатации

Поддержка динамической маршрутизации при помощи протокола RIP и возможностей автоматического обновления информации в сети 3-го уровня без вмешательства пользователя. Динамическая маршрутизация оказывается гораздо проще, чем создание статических маршрутов.

Благодаря поддержке автоматического согласования скорости и режима дуплексности кабельных соединений удается избежать ошибок в конфигурации сети. Коммутаторы также распознают подключение кабелей как с прямой, так и с перекрестной разводкой пар (функция автоматического выбора MDI/MDI-X), что устраняет необходимость использования специальных кабелей с перекрестной разводкой пар.

Масштабируемость

Поддержка до 2000 внешних маршрутов обеспечивает масштабирование по мере роста сети, благодаря чему коммутатор становится идеальным решением для установки на границе сети. Поддержка до 255 виртуальных сетей и стандартизированного механизма объединения каналов IEEE 802.3ad (LACP).

Механизм ограничения трафика позволяет задать максимальную ширину полосы пропускания для каждого порта — благодаря этому удается обеспечить оптимальный уровень загрузки сети и максимальный уровень контроля за использованием сетевых ресурсов.

Безопасность

Поддержка механизма аутентификации IEEE 802.1X Network Login обеспечивает защиту подключения пользователей к сети, а контроль доступа, который проходит под управлением центрального стандартизированного сервера RADIUS, обеспечивает простоту управления. Средства предотвращения вторжений защищают сеть и отклоняют все пакеты от неавторизованных пользователей.

Списки контроля доступа (Access Control List) на основе портов являются дополнительным механизмом обеспечения безопасности. Обмен данными с подключенными станциями может быть ограничен определенными конечными точками, что, по существу, сегментирует сеть на несколько более безопасных зон.

Управление коммутатором может осуществляться по зашифрованным соединениям (с ключами размером 56 или 168 бит) при помощи клиента Secure Shell (SSH) и по протоколу Secure Sockets Layer (SSL / HTTPS), препятствуя попыткам злоумышленников получить доступ к коммутатору по IP-сетям и через веб-браузеры.

Управление сетью

Сетевое управление осуществляется через встроенный веб-интерфейс, интерфейс командной строки и при помощи станции управления по протоколу SNMP. Еще более простого управления сетью можно достичь, используя ПО 3Com Network Supervisor для настройки, поиска и устранения неисправностей многих сетевых устройств.

Гарантия на весь срок эксплуатации

Гарантия на весь срок эксплуатации. замена оборудования на следующий рабочий день (в большинстве стран).*

Коммутаторы семейства 3Com SuperStack 3 Switch 3200 функционируют с максимальной скоростью среды передачи данных, поддерживают функции 3-го уровня для соединений с настольными системами 10/100 Мбит/с и гигабитные нисходящие каналы, обеспечивающие высокую производительность соединений с остальной сетью. Эти коммутаторы поддерживают динамическую маршрутизацию 3-го уровня: механизмы автоматической настройки и обновления информации коммутатора при любых изменениях топологии значительно упрощают создание сетевой инфраструктуры 3-го уровня. Динамическое изменение параметров маршрутизации обладает значительными преимуществами по сравнению с механизмами статической маршрутизации, позволяя избежать недостатков многих коммутаторов 3-го уровня, требующих ручной перенастройки параметров при изменении топологии сети.

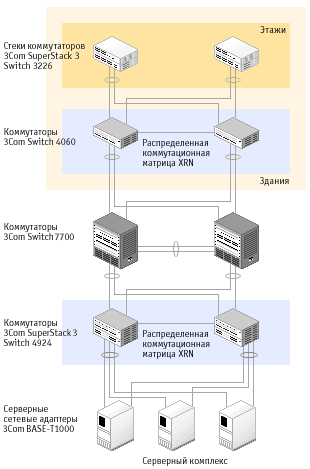

Коммутаторы SuperStack 3 Switch 3200 представляют собой оптимизированное решение для подключения настольных систем на границе сети. Коммутация 3-го уровня на границе сети, поддерживаемая средствами аппаратной маршрутизации с максимальной скоростью среды передачи данных коммутатора Switch 3200, улучшает производительность сети за счет локальной маршрутизации данных, не передавая их через ядро сети. Это особенно полезно для организаций, имеющих (или планирующих развернуть) большое число подсетей, обслуживающих рабочие группы — без такого коммутатора весь локальный трафик перенаправлялся бы через коммутатор ядра сети.

Коммутаторы SuperStack 3 Switch 3200 могут хранить до 2000 IP-маршрутов через восходящее соединение с маршрутизатором ядра, используя протокол Router Internet Protocol (RIP), благодаря чему коммутаторы являются оптимальным решением для развертывания на границе сети. Такое большое число поддерживаемых маршрутов позволяет использовать коммутаторы в сетях большего размера, чем это допускают другие коммутаторы, поддерживающие гораздо меньшее число маршрутов.

Коммутаторы SuperStack 3 Switch 3200 также обеспечивают коммутацию на уровне ядра сети в небольших сетях, поддерживая 32 IP-интерфейса с локальной маршрутизацией и до 14 маршрутов, переданных другими локальными устройствами 3-го уровня.

Семейство коммутаторов SuperStack 3 Switch 3200 подтверждает приверженность корпорации 3Com к созданию продукции, обеспечивающей высокий уровень сетевой безопасности. Реализованный в коммутаторах механизм защищенной аутентификации IEEE 802.1X Network Login позволяет гарантировать авторизацию всех пользователей до получения доступа к какому-либо сетевому ресурсу. Аутентификация пользователей выполняется на стандартном сервере RADIUS, без использования каких-либо собственных механизмов аутентификации.

Ограничение доступа пользователей к определенным областям сети может легко управляться при помощи списков контроля доступа (ACL), ограничивающих набор IP-адресов, с которыми может обмениваться данными устройство, подключенное к определенному порту.

Производительность
  Скорость коммутации: Коммутатор SuperStack 3 Switch 3226 — 8,8 Гбит/с; коммутатор Switch 3250 — 13,6 Гбит/с
Скорость пересылки пакетов: Коммутатор Switch 3226 — 6,6 млн. пакетов в секунду, коммутатор Switch 3250 — 10,1 млн. пакетов в секунду.
Коммутация с буферизацией (Store-and-forward), задержка менее 12 мкс.

Коммутация 2-го уровня

MAC-адреса 8 тыс. MAC-адресов
Виртуальные сети (VLAN) 255 виртуальных сетей (IEEE 802.1Q)
Объединение каналов Объединение каналов IEEE 802.1ad (LACP), только для гигабитных портов
Автосогласование Автосогласование скорости портов, режима дуплексности и типа соединения (MDI/MDIX)
Управление трафиком Контроль потоков данных IEEE 802.3x в полнодуплексном режиме
Контроль потоков данных для полудуплексного режима с использованием механизма встречного давления (Back pressure — генерация сигнала обнаружения коллизии при перегрузке порта)
Поддержка подавления лавин широковещательных пакетов (порог — 3000 пакетов в секунду)
Протоколы STP и RSTP Протокол Rapid Spanning Tree Protocol (RSTP) — стандарт IEEE 802.1w
Обратная совместимость с протоколом STP
Режим быстрого старта
Возможность включения/отключения поддержки Spanning Tree для каждого порта

Коммутация 3-го уровня

Маршрутизация Аппаратная маршрутизация
2 000 IP-маршрутов
1990 динамических и 100 статических записей ARP (Address Resolution Protocol)
IP-маршрутизация 32 IP-интерфейса
Технология multinetting (поддержка нескольких IP-интерфейсов в одной виртуальной сети)
Протокол RIP (Routing Information Protocol) версий 1 и 2
  • Механизм расщепления горизонта
  • Механизм расщепления горизонта (Split Horizon) с обратным исправлением (poisoned reverse)
  • Технология Triggered Update
  • MD5 — аутентификация пактов RIP
  • Защита паролем пакетов RIP
  • Оповещения host route advertisements
Многоадресный трафик Фильтрация трафика для 64 широковещательных групп
Отслеживание и фильтрация IGMP-трафика (Internet Group Management Protocol) на интерфейсах уровня 2
Протокол IGMP версий 1 и 2
Поддержка опрашивающего устройства IGMP (IGMP Querier)
Протоколы сетевого уровня Управление DHCP-трафиком (Dynamic Host Configuration Protocol) — механизмы Helper/Relay
Механизм управления UDP-трафиком (UDP Helper)
Протокол ARP, технология ARP Proxy

Поддержка конвергентных решений

Очереди приоритетов Четыре аппаратных очереди на порт
Алгоритм диспетчеризации Weighted Round Robin
Приоритезация трафика Приоритезация в зависимости от:
  • значения DSCP (DiffServ Code Point);
  • приоритета класса обслуживания (CoS) IEEE 802.1p в виртуальных сетях;
  • портов назначения протоколов TCP и UDP;
  • приоритета по умолчанию для порта;
  • Автоматическая классификация трафика устройств сетевой телефонии 3Com NBX®
Управление полосой пропускания Управление полосой пропускания на основе портов:
  • с шагом 1 Мбит/с для портов 10/100 Мбит/с;
  • с шагом 8 Мбит/с для гигабитных портов.

Безопасность

Протокол Network Login Аутентификация пользователей IEEE 802.1X
  • аутентификация на сервере RADIUS
  • защищенный режим (Secure Mode) с фиксацией MAC-адресов.
Списки управления доступом Списки контроля доступа на базе портов
  • Фильтрация в зависимости от IP-адреса назначения или маски подсети назначения
  • Один список ACL на порт
  • 32 уникальных списков ACL на коммутатор
  • 32 правила на список ACL (для портов 10/100 Мбит/с)
Безопасность протоколов, поддерживаемых коммутатором (Switch Protocol Security) Аутентификация с зашифрованной (алгоритм хеширования MD5) и открытой передачей параметров авторизации для пакетов RIP версии 2
Управление коммутатором Управление паролями коммутатора (локальное или через сервер RADIUS)
Поддержка списка доверенных IP-адресов, с которых разрешается осуществлять управление коммутатором
Telnet
  • SSH версии v1 (шифрование DES с 56-разрядным ключом)
  • SSH версии 2 (требует бесплатного обновления программного обеспечения)
SSL (HTTPS)
  • Шифрование с 40-разрядным ключом
  • Шифрование DES с 56-разрядным ключом
  • Шифрование RC4 со 128-разрядным ключом (требует бесплатного обновления программного обеспечения)

Отказоустойчивость

  Поддержка источников питания 3Com Advanced Redundant Power Supply, обеспечивающих резервное питание коммутатора
Поддержка двух копий ПО (dual images)
Резервное копирование и восстановление настроек коммутатора

Управление

Удаленное управление Протокол SNMP v1
Программное обеспечение Поддержка двух копий ПО (dual images)
Резервное копирование и восстановление
Настройка TFTP: загрузка и выгрузка
TFTP-агент: загрузка
Конфигурирование Командная строка
Последовательное соединение (9-штырьковый разъем D-типа)
Telnet
веб-интерфейс
SNMP
Зеркальное отображение портов/ порт RAP Один-к-одному
RMON (удаленный мониторинг) Четыре группы: Statistics, History, Alarms и Events
Назначение IP-адресов DHCP
Вручную
Возможность выбора пользователем виртуальной сети, из которой осуществляется управление коммутатором
Уровень доступа к коммутатору Два уровня доступа
16 пользовательских учетных записей
Удаленное управление ПО 3Com Network Supervisor (поставляется вместе с устройством)
  • Обнаружение устройств и составление схемы сети
  • Составление отчетов об изменениях конфигурации
  • Планирование пропускной способности
  • Протоколирование событий
  • Определение и устранение неисправностей
  • Мониторинг нагрузки

Информация для заказа

Коммутатор  3С номер
Коммутатор 3Com SuperStack 3 Switch 3226
24-портовый коммутатор 10/100 Мбит/с 3-го уровня с двумя двухрежимными портами 10/100/1000 Мбит/с или SFP
3CR17500-91
Коммутатор 3Com SuperStack 3 Switch 3250
48-портовый коммутатор 10/100 Мбит/с 3-го уровня с двумя двухрежимными портами 10/100/1000 Мбит/с или SFP
3CR17501-91
Модули SFP (разъемы LC)
Модуль 3Com 1000BASE-SX SFP 3CSFP91
Модуль 3Com 1000BASE-LX SFP 3CSFP92
Модуль 3Com 1000BASE-LH70 (70 км) SFP 3CSFP97
Резервное питание
Система резервного питания 3Com SuperStack 3 Advanced Redundant Power System 3C16071B
Система резервного питания 3Com SuperStack 3 Advanced Redundant Power System, модуль питания Power Module Type 3, 325 Вт 3C16075
