 УПАТС Mercator 01L

Mercator 01LКонструктив и габариты:


Два кабинета: базовый кабинет, кабинет расширения;
В каждом кабинете находится 14 слотов для установки плат
(6 основных слотов + дополнительная панель на 8 слотов);

Габариты (для одного кабинета):
Вес - 18 кг,
Ширина - 240 мм,
Глубина - 305 мм,
Высота -  415 мм.

Абонентские порты:

До 236 внутренних абонентов:

до 216 аналоговых портов с импульсным или тоновым (DTMF) набором + 20 цифровых портов на материнской плате;
до 236 цифровых портов;

Соединительные линии:

  • До 4 цифровых двухмегабитных потоков Е1 (2.048 Мбит/c); Поддерживаемые протоколы – ISDN PRI, DTI E1 (сигнализация - R2), ИКМ-30 (сигнализация - R1.5). Универсальная плата для всех протоколов;
  • До 32 цифровых соединительных линий ISDN BRI (128 Кбит/с). Поддерживаемый интерфейс - S/T;
  • Поддерживаемые цифровые протоколы – Euro-ISDN, Q.SIG, SwissNet, VN4/VN6, 1TR6, MSDN (внутрифирменный протокол для связи с УПАТС Meridian 1 – используется при построении сетей);
  • До 48 аналоговых двухпроводных соединительных линий (CO-Trunks);
  • До 16 2-х или 4-х проводных аналоговых соединительных линий E&M (Tie Lines);

Передача данных:

  • 19.2 Кбит/с в асинхронном режиме;
  • 64 Кбит/с в синхронном режиме;
  • До 2 интегрированных IP/IPX-маршрутизаторов (LAN-шлюз);
  • До 8 X.25-терминалов;
  • До 32 RS-232 цифровых терминалов;

Поддерживаемые приложения - TAPI, LCR, CTI;

Дополнительные интегрированные подсистемы:

Система микросотовой связи стандарта DECT:

  • До 256 цифровых мобильных абонентов;
  • До 32 базовых станций микросотовой связи;
  • До 8 базовых станций на соту;
  • Количество сот на одном объекте - до 32;
  • Количество сот в сети – до 256;

Радиус действия базовой станции:

На открытой местности – 300 метров;
В закрытых помещениях – от 50 до 100 метров;

Полная GAP-совместимость (поддержка мобильных аппаратов сторонних производителей);

Функция Multisite – автоматический подхват мобильного абонента при перемещении с одного объекта на другой;

DISA (Direct Inward System Access/Вход в Систему с Прямым Донабором Номера) – возможность входа (для абонентов городской сети) в систему связи в качестве абонента, с получением возможности набора внутренних номеров и доступа к внешним направлениям.

Система голосовой почты (Mercator Mail):

  • До 8 портов одновременного доступа;
  • До 120 голосовых почтовых ящиков;
  • Емкость хранения голосовых сообщений – до 140 минут;
  • Количество одновременно поддерживаемых языков – до 3;

ACD (Automatic Call Distribution/Автоматическое Распределение Вызовов) – система обработки входящих звонков.

Система резервного питания станции – батарея резервного питания до 12 часов бесперебойной работы;

Напряжение - 48 В. Емкость - 12 А/ч.

Основные платы



Код платы Описание Кол. портов
  Абонентские платы
LN4/LN8 Плата цифровых абонентских портов; 4/8
LA4/LA8 Плата аналоговых абонентских портов; 4/8
  Платы соединительных линий
LT2 Комплект цифровой соединительной линии Е1 (ISDN PRI/
DTI E1/ИКМ-30, 2.048 Мбит/c);
1 поток
(30 портов)
LS1 Комплект цифровой соединительной линии ISDN BRI (128 Кбит/c); 2
LR4 Плата аналоговых соединительных линий (CO-Trunks); 4
LI1 Плата аналоговых соединительных линий E&M; 2
  Интерфейсные платы
CA1 Плата асинхронных интерфейсов RS232 (V.24); 4
CP1 Плата пакетной передачи данных; 2
CS1 Плата синхронных интерфейсов X.25; 2
RL1 ISDN-router (IP/IPX, 10BaseT Ethernet); 1
LD4 Плата подключения базовых станций для микросотовой связи; 4

Специализированные цифровые терминалы:

405/405D

 405_405D_phone

- 5 программируемых линейных/функциональных  клавиш с индикацией;
- 8 мелодий;
- набор без поднятия трубки;
- однострочный жидкокристаллический дисплей(16 символов, только для 405D);
- возможность крепления на стену.
420D
420D_phone





20 программируемых линейных/функциональных клавиш с индикацией;
- 6 функциональных клавиш c индикацией;
- разговор без поднятия трубки;
- 8 мелодий;
- записная книжка;
- разъем для подключения наушников;
- разъем для подключения магнитофона;
- однострочный жидкокристаллический дисплей (16 символов);
520N
520N_phone



- 20 программируемых линейных/функциональных клавиш с индикацией;
- 13 функциональных клавиш;
- 5 интерактивных клавиш с индикацией;
- разговор без поднятия трубки;
- разъем для подключения наушников;
- разъем для подключения магнитофона
- двухстрочный (40 символов) жидкокристаллический дисплей;
- возможность подключения 2-х модулей (500N) по 22 клавиши каждый.
640D
640D_phone



- 40 программируемых линейных/функциональных клавиш с индикацией;
- 13 функциональных клавиш (из них 8 –  с индикацией);
- 5 интерактивных клавиш с индикацией;
- записная книжка;
- разговор без поднятия трубки;
- разъем для подключения наушников;
- разъем для подключения магнитофона;
- двухстрочный (40 символов) жидкокристаллический дисплей;
- возможность подключения модуля расширения
(600N) на 22 клавиши.

КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ

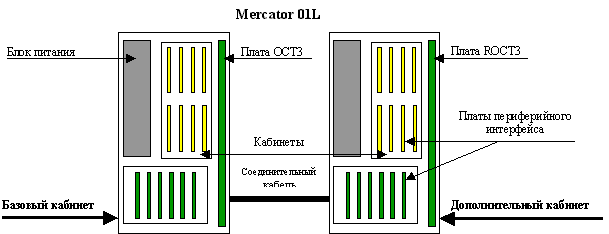

Mercator 01L-schema
















УПАТС Mercator 01L (Large) - представляет собой модульную систему, рассчитанную на 236 абонентов (из них не менее 4 – цифровых). Mercator 01L построен на базе двух кабинетов, соединенных между собой коротким оптоволоконным кабелем. Количество слотов для периферийных плат – 28 (по 14 в каждом из модулей). Кабинеты УПАТС Мercator 01L могут крепиться к стене или устанавливаться в стойку. Станция не требует принудительной вентиляции. Все системные телефонные аппараты подключаются по двухпроводным линиям (одна пара). Максимальное удаление цифрового ТА для 0.6 мм-кабеля – 1800 м, 0.4 мм – 1000 м, аналогового ТА – 3500 и 2000 м соответственно. Станция комплектуется одним или двумя AC/DC блоками питания.
УПАТС поддерживает стандарт мобильной связи DECT (до 256 абонентов, до 32 базовых станций). Максимальное удаление базовой станции от УПАТС – 1800 м.

Архитектура станции.

УПАТС Мercator 01L представляет собой систему периферийных плат, объединенных вокруг центрального процессорного блока, работающую в режиме разделения ресурсов памяти. Централь-ный процессорный блок выполняет все функции по управлению станцией и соединениями.
УПАТС Mercator 01L комплектуется центральным процессорным блоком ОСТ3, панелями для подключения 6 плат периферийного интерфейса и модулями расширения на 8 плат.

Плата центрального процессора ОСТ3 включает в себя:

  • 80386-ЕХ микропроцессор (33 MHz);
  • Flash EPROM (8 Мб) - для системного программного обеспечения;
  • операционную систему и программы контроля;
  • SRAM (1 Mб) - содержит программное обеспечение приложений;
  • DRAM (4 Мб) - для рабочей памяти;
  • коммутатор, управляющий 16-ю 2,048 Кбит/с ИКМ-шинами.


Плата ЦПУ, также, содержит модем (V.23) для удаленного управления с терминала (VT100) и мелодии для воспризведения в режиме ожидания. Системные ресурсы включают - сигнальный процессор, управляющий: 5 генераторами и 4 детекторами тональных сигналов, 4 многочастотными генераторами и 8 многочастотными детекторами, а также 4 конференциями по 4 абонента. Блок из 4 основных и 4 дополнительных реле отвечает за генерирование общего вызова, охранных и пр. сигналов и распознавание сигналов тревоги.

Плата центрального процессора содержит также 4 цифровых порта и комплектуется следующими дочерними платами:

  • TOCT3 (для поддержки расширения в случае присоединения второго кабинета),
  • МОСТ3 - поддерживающую подключение удаленного центра управления станцией/сетью и содержащую FLASH EPROM емкостью 1 Мб для хранения информации о вызовах и 256 кб для хранения информиции о нарушениях
  • VOCT3 - содержащую дополнительные мелодии ожидания, хранящиеся в PROM, 8 записываемых голосовых сообщения по 8 сек. каждое, хранящиеся в PROM и одно записываемое 64 сек. голосовое сообщение хранящееся в RAM.


Плата ОСТ3 устанавливается только в базовый модуль. Добавочный модуль комплектуется платой ROCT3, которая поддерживает синхронное соединение с базовым модулем, а также 16 цифровых портов.

На плате ОСТ3 существуют разъемы для подключения оконечных устройств.

Условия эксплуатации.

Рекомендованная температура окружающей среды - 10-35оС;
Относительная влажность без образования конденсата - 20-80%;
Градиент изменения температуры  - 10оС/час.
