УПАТС Meridian 1

Введение.

Созданная компанией Nortel Networks УПАТС (Учрежденческо-Производственная Автоматическая Телефонная Станция) «Меридиан 1», предназначенная для коммутации голоса и данных, прочно занимает лидирующие позиции на рынке учрежденческих станций для корпоративного заказчика. Среди причин, по которым система «Меридиан 1» стала общепризнанным лидером отрасли, следующие:

·      Наличие единого масштабируемого семейства станций, обеспечивающего наращивание емкости с 30 до 10,000 портов.

·      Модульная архитектура станций, обеспечивающая гибкость, легкость модернизации оборудования и экономию вложенных средств.

·      Применение коммерческих процессоров использующих RISC-технологиию, позволяющих наращивать вычислительную мощность при обработке информации в реальном масштабе времени.

·      Использование работающего в реальном масштабе времени мощного и многофункционального коммерческого программного обеспечения (ПО).

·      Наличие широкого набора встроенных подсистем и мощных прогораммных приложений, поддерживаемых всеми станциями линейки «Меридиан 1».

·      Наличие встроенных сетевых функций для эффективной работы в телефонной сети общего пользования (ТфОП), корпоративных и ведомственных сетях.

·      Наличие гибкого и удобного ПО администрирования УПАТС «Меридиан 1» - MAT (Meridian Administration Tools), работающего под управлением ОС Windows и предназначенного для эффективного и простого управления системой.

·      Использование в конструкции системы концепции «Evergreen»^[1], облегчающей внедрение будущих технологий и обеспечивающей дальнейшее усовершенствование системы, а также сохраняющей вложенные в оборудование инвестиции.

С момента начала производства, система «Меридиан 1» приобрела такое множество новых возможностей, что теперь она уже не является просто цифровой системой коммутации голоса и данных. Она превратилась в систему мультимедийной связи, способную полностью удовлетворить потребности корпоративного рынка. Система «Меридиан 1» лидирует на рынке цифровых и мультимедийных систем обмена информацией. Она является ключевым звеном в разработанной компанией Nortel Networks единой мощной корпоративной концепции Unified Networks, которая органично объединяет в себе системы передачи голоса, данных, видео и графики.

^[1] Вечнозеленый (англ.)

Крепкая основа качественной связи.

 Система «Меридиан 1» доступна в нескольких Опциях (Options): «Меридиан 1» Опции 11С Mini, 11С, 51С, 61С и 81С. Эти Опции построены на базе современного цифрового коммутационного оборудования и передового программного обеспечения. Являя собой единую платформу, в которую интегрированы системы передачи голоса, данных и видео, каждая из Опций станции «Меридиан 1» обеспечивает высочайшее качество обслуживания пользователей, что достигается благодаря многофункциональном встроенным программно-аппаратным  подсистемам, поддерживающим все передовые технологии и предназначенным для:

• Отправки и приема голосовых или электронных сообщений (Messaging);
• Выполнения функций центра обработки вызовов (Call Center);
• Поддержки компьютерной телефонии - CTI (Computer Telephony Integration) и IP-телефонии;
• Высокой степени мобильности и гибкости, дающей возможность устанавливать связь в любое время и в любом месте (Mobility);
• Поддержки технологии асинхронного режима передачи данных - ATM (Asynchronous Transfer Mode), позволяющего включаться в высокоскоростные  территориально-распределенные сети WAN (Wide Area Network);
• Передачи и доставки мультимедийного потока сообщений (Multimedia).

Линейка продукции «Меридиан 1» содержит все необходимые функции для компаний и предприятий, сеть которых насчитывает от 30 до 10,000 пользователей.

Начав с малого, без особого труда добавляя в сеть новые порты и прикладное ПО (по мере того, как в них будет возникать необходимость), вы всегда будете иметь систему, максимально отвечающую на данный момент времени всем вашим требованиям и потребностям. Не имеет значения, какую из Опций вы выберете - все функции и возможности, составляющие мощь системы «Меридиан 1», будут доступны.

Система «Меридиан 1» характеризуются высокой плотностью портов, позволяющей минимизировать количество необходимого оборудования, мощностью и небольшими размерами. Платы цифровых абонентских портов поддерживают 16 цифровых специализированных терминалов «Меридиан» (подключенных к станции по внутрефирменному протоколу, обеспечевающему для пользователя одновременно два доступных тайм-слота). Таким образом, каждый абонент цифрового порта одновременно может:

• либо, вести телефонный разговор и (при помощи встриваемого в цифровой терминал модуля MCA (Meridian Communication Adapter)) передавать данные со скоростью до 64 Кбит/с по одной витой паре;
• либо, вести два одновременных независимых друг от друга телефонных разговора;

Начиная с Релиза 25 ПО Х11 будут доступны новые 24-портовые платы абонентских портов.

Для подключения к ТфОП можно использовать как платы, поддерживающие цифровые протоколы (ISDN PRI или BRI; DTI E1, CSDTI), так и платы аналоговых соединительных линиий. Кроме того, платы интеллектуального периферийного оборудования IPE (Intelligent Peripheral Equipment) системы «Меридиан 1», позволяют разгрузить систему освобождая ее от функции обработки вызовов и поддерживают режим самодиагностики, что способствует снижению расходов при инсталляции и дальнейшем обслуживании системы.

Система «Меридиан 1» отвечают высочайшим стандартам качества и надежности. При их изготовлении используются самые передовые технологии, а также применяются самые совершенные компоненты и технологические процессы, обеспечивающие системе максимальную производительность.

Интегрированные в УПАТС «Меридиан 1» подсистемы.

Используя полностью интегрированные в «Меридиан 1» подсистемы, вы всегда можете воспользоваться различными дополнителными функциями, услугами и сервисами, предоставляемыми станцией.

УПАТС «Меридиан 1» можно использовать как  платформу для следующих  приложений:

• Обработка голосовых сообщений при помощи системы голосовой почты - Meridian Mail;
• Создание полнофункциональных центров обработки вызовов - Meridian Call Center;
• Система микросотовой связи стандарта DECT - Companion;
• Пакет мультимедийного прикладного ПО - Symposium;
• Унифицированная система передачи голосовых и электронных сообщений – Call Pilot;
• Система автоматического распределения вызовов - ACD (Automatic Call Distribution);
• Шлюз для соединения с сетями IP-телефонии - ITG (Internet Telephony Gateway);
• Система конференц-связи – MICB II (Meridian Integrated Conference Bridge);
• Система прикладного ПО предназначенного для управления станцией из под ОС Windows – MAT (Meridian Administration Tools);
• Интегрированные в базовое ПО специальные прикладные пакеты для использования станции в больницах, санаториях, домах отдыха, а также в гостиничном бизнесе – Meridian Hotel/Hospitality;
• Построение корпоративных и ведомственных сетей на базе разработанного компанией Nortel Networks сетевого ПО, позволяющего эффективно создавать, администрировать и настраивать сети любой сложности и топологии - Networking.

Дополнительные функции прикладного ПО содержат инструменты управления и настройки, позволяющие наращивать производительность и эффективно распределять ваши ресурсы и время.

Дополнительные подсистемы, интегрированные в «Меридиан 1», характеризуются широким набором функций и модульной архитектурой, что позволяет адаптировать их к особенностям и нуждам Ввшей повседневной работы. Система «Меридиан 1» способна предоставить дополнительные возможности организациям любых типов и размеров - будь то учебные заведения или финансовые учреждения, больницы или государственные ведомства, гостиницы или многопрофильные центры обслуживания.

УПАТС «Меридиан 1» серии «С».

Наиболее современные Опции 51С, 61С и 81С системы «Меридиан 1»,  работают на основе 25-го релиза ПО Х11 (X11 Release 25), и в них применены мощные коммерческие RISC-процессоры. Хронологически, окончательный переход от внутрефирменных процессоров к стандартным RISС-процессорам был завершен с появлением Версии 11С, также использующей 25-й релиз ПО Х11.

Опции «Меридиан 1» серии «С» в значительной степени продолжают развитие линейки  станций «Меридиан 1» и определяют дальнейшее направление эволюции продукции этого семейства станций. Они являют собой пример того, как компания Nortel Networks, используя новые технологии для обеспечения роста систем, одновременно выполняет свои обязательства по поддержанию качества оборудования и защите инвестиций своих клиентов.

В Опциях серии «С» гораздо шире используются возможности коммерческой RISC-процессорной технологии, значительно увеличен объем памяти и устройств хранения информации, а также существенно увеличены возможности многофункциональной операционной системы, работающей в реальном масштабе времени. Все эти усовершенствования значительно повышают производительность станции «Меридиан 1».

При этом учитываются следующие три ключевых аспекта:

• Эволюционное развитие платформы;
• Наращивание производительности;
• Способы дальнейшей модернизации системы.

В Опциях «Меридиан 1» серии «С» используются: 32-х битный процессор производства компании Motorola (Motorola 68040, Motorola 68060 и Motorola 68060E), динамическая память (DRAM) для хранения пользовательских данных, оперативная флэш-память (RAM) для хранения системных данных, а также поддерживается открытый  коммерческий стандарт на межпроцессорную шину, обеспечивающую более эффективную связь с дополнительными процессорами и интерфейсами ввода/вывода (I/O Interfaces). Все это знаменует собой продолжающуюся эволюцию платформы    «Меридиан 1».

Использование свободно продающегося на рынке коммерческого процессора Motorola 680x0, способствует повышению производительной мощности станции и позволяет избежать необходимости значительных конструктивных изменений в ходе дальнейшего развития технологий, применяемых в разработке процессоров.

Несмотря на то, что новый релиз ПО был подвергнут серьезным изменениям, ядро ПО Х11 системы «Меридиан 1» попрежнему включает в себя более ранние версии ПО и механизмов обработки вызовов и управления системой, что гарантирует полную совместимость функций для пользователей, проводящих модернизацию своего оборудования с более ранних версий до версии «С». Применение операционной системы, работающей в реальном масштабе времени, способствует разработке в будущем нового прикладного ПО и подсистем, а также интеграции станции «Меридиан 1» в локальные (LAN) и территориально-распределенные (WAN) сети.

Несмотря на то, что внешне Опции версии «С» напоминают предыдущие версии системы «Меридиан 1», ее отличают серьезные усовершенствования характеристик при эксплуатации, управлении и технического обслуживании (Operations, Administration and Maintenance (OA&M)), такие как:

• Улучшенная система диагностики неисправностей;
• Более высокая скорость перезагрузки системы, так как используемое ПО является резидентным в памяти;
• Доступ к служебному ПО в реальном масштабе времени;
• Возможность дистанционного управления системой (удаленный доступ к функциям загрузки и инициализации системы, а также дистанционная замена ПО).

Опции системы «Меридиан 1».

Система «Меридиан 1» доступна в нескольких Опциях. Выбор Опции зависит от технических условий заказчика и требований к абонентской емкости. Линейка оборудования «Меридиан 1» позволяет без труда увеличивать емкость сети от 32 до 10,000 портов. Все Опции системы «Меридиан 1» имеют одинаковое по эффективности ПО Х11, а большая часть аппаратных средств может быть использована при модернизации станции на следующую, более мощную Опцию.

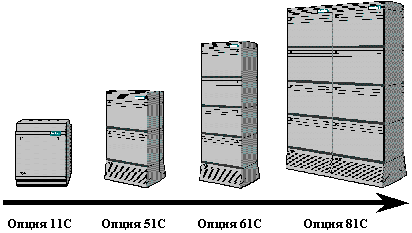

Ниже приводится перечень Опций системы «Меридиан 1» и краткое описание каждой из них:

• «Меридиан 1», Опция 11С Mini (один CPU; полностью неблокируемое поле коммутации);
• «Меридиан 1», Опция 11С (один CPU; полностью неблокируемое поле коммутации);
• «Меридиан 1», Опция 51С (один CPU; система, обслуживающая половину сетевой группы (Half Network Group System));
• «Меридиан 1», Опция 61С (дублированные CPU и устройства памяти; система, обслуживающая полную сетевую группу (Network Group System));
• «Меридиан 1», Опция 81С (дублированные CPU и устройства памяти; система, обслуживающая от 2 до 5 сетевых групп (Network Group System)).

УПАТС «Меридиан 1» Опция 11С.

Опция 11С системы «Меридиан 1», представляет собой последний продукт эволюционного развития Опции 11 и характеризуется использованием передовых технологий, призванных обеспечить значительное ускорение обработки данных в реальном масштабе времени. Опция 11С идеально подходит организациям, потребность которых составляет от 30 до 800 линий связи. Если же потребности заказчика перерастут возможности Опции 11С, то большая часть оборудования, установленного в Опции 11С, может быть использована в более крупных Опциях - 51С, 61С и 81С.

Основная процессорная плата (System Core) станции включает в себя следующие компоненты:

• Коммерческий RISC-процессор (Motorola 68040);
• Системная память DRAM и Flash RAM;
• Плату поддержки конференц-связи  (Conference Card);
• Неблокируемое поле коммутации (Network Switching);
• 4 порта последовательного интерфейса данных SDI (Serial Data Interface);
• Систему сигнализации периферийного оборудования (Peripheral Signaling);
• Устройства тоновых приемо-передатчиков (Tone Service Units);
• Два разъема под карты PCMCIA;
• Интерфейс Ethernet.

Система состоит из основного кабинета и кабинетов расширения. К основному кабинету по оптике можно подключить до 4-х кабинетов расширения. Таким образом, Опция 11С обладает 50 слотами для установки плат.

При необходимости кабинеты расширения могут быть вынесены на расстояние до 3 км от основоного. Кабинеты имеют возможность как настенного крепления или крепления в стойку (Rack), так и монтажа непосредственно на полу.

На приведенной ниже фотографии показана станция, состоящая из одного кабинета:



Питание:	Переменный или постоянный ток;
Батареи резервного питания:	От 40 минут до 12 часов;
Входное напряжение:	220-240 В переменного тока; - 48 В постоянного тока;
Количество портов:	Голосовые порты: до 926. Порты передачи данных: до 1280. Суммарное количество: до 2206 портов. Полностью неблокируемое поле коммутации.
Количество петель коммутации:	50 (неблокируемые);
Количество процессоров:	1;
Тип процессора:	Коммерческий RISC-процессор Motorola 68040;
Память:	48 Мб (ROM); 16 Мб (Data RAM);
Программное обеспечение:	X11 Release 22 и выше.
Базовый комплект:	Основной кабинет, источник питания, плата System Core (CPU, TDS/DTR);
Охлаждение:	Естественное;

УПАТС «Меридиан 1» Опция 51С

Опция 51С системы «Меридиан 1», обеспечивает портовую емкость до 1,000 портов (половина сетевой группы). Оптимально подходит для организациий, емкость которых составляет более 600 портов, и которые рассматривают возможность, в дальнейшем, увеличения портов свыше 1000.

Базовый пакет включает в себя:

• Модуль Core/Network;
• Устройство ввода/вывода (I/O Drive Unit with CD-ROM);
• Плату последовательного интерфейса данных (Quad SDI Paddle Board);
• Пьедестал (Pedestal Assembly)
• Верхнюю крышку (Top Cap).

Для работоспособности системы необходим один центральный процессор.

Возможно использование двух версий процессора:

• Стандартный: Motorola 68040/64Mb (с 64 Мб памяти);
• Опциональный: Motorola 68060/64Mb.

Для станций, работающими в качестве транзитных или опорно-транзитных узлов, на которые ложится большая вычислительная нагрузка, необходимо использовать более мощный опциональный процессор.

Для установки плат периферийного оборудования  необходимы модули интеллектуального периферийного оборудования: IPE-модули (Intelligent Peripheral Equipment Modules). Также, для обеспечения работоспособности станции необходима плата коммутации Superloop Network.

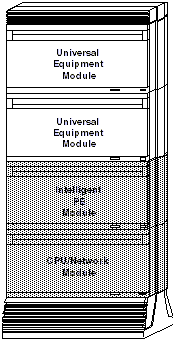

Затененная часть рисунка обозначает минимальную комплектацию:



Питание:	Постоянный ток (DC);
Батареи резервного питания:	От 4 до 24 часов;
Входное напряжение:	- 48 В (DC);
Количество портов:	Около 1,000;
Количество петель коммутации:	16 (из них 2 – сервисные);
Количество процессоров:	1 ;
Тип процессора:	Коммерческий RISC-процессор Motorola 68060 или Motorola 68060E;
Память:	80 Мб и 128 Мб;
Устройство хранения информации:	Устройство I/O с HDD + флоппи-диск +CD-ROM (640Mб);
Программное обеспечение:	X11 Release 22 и выше.
Характеристика оборудования:	Поддержка половинной сетевой группы, система распределенного питания, системный монитор, система вентиляции;
Охлаждение:	Вентиляторы, встроенные в пьедестал;

УПАТС «Меридиан 1» Опция 61С.

Опция 61С системы «Меридиан 1» обеспечивает емкость до 2,000 портов (1 сетевая группа) и имеет в стандартной комплектации резервированные центральный процессор и устройства памяти. Для организаций, нуждающихся в резервировании системы обработки вызовов, равно как и для организаций, потребность которых составляет более 1000 портов, данная Опция является оптимальным выбором. Простота перехода от Опции 51С к Опции 61С (путем простого добавления универсальных модулей), дает возможность, по мере необходимости, модернизировать систему до необходимого уровня.

Базовый пакет включает в себя:

• Два модуля Core/Network;
• Два устройства ввода/вывода (I/O Drive Unit with CD-ROM);
• Платы последовательного интерфейса данных (Quad SDI Paddle Board);
• Один пьедестал (Pedestal Assembly);
• Одну верхнюю крышку (Top Cap).

Для работоспособности системы необходимо два центральных процессора.

Возможно использование двух версий процессора:

• Стандартный: Motorola 68040/64Mb;
• Опциональный: Motorola 68060/64Mb.

Для станций, работающими в качестве транзитных или опорно-транзитных узлов, на которые ложится большая вычислительная нагрузка, необходимо использовать более мощный опциональный процессор.

Для установки плат периферийного оборудования  необходимы модули интеллектуального периферийного оборудования: IPE-модули (Intelligent Peripheral Equipment Modules). Также, для обеспечения работоспособности станции необходима плата коммутации Superloop Network.

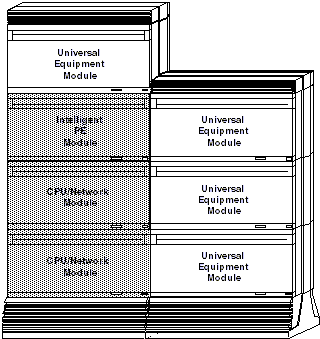

Затененная часть рисунка обозначает минимальную комплектацию.



Питание:	Постоянный ток (DC);
Батареи резервного питания:	От 4 до 24 часов;
Входное напряжение:	- 48 В (DC);
Количество портов:	Около 2,000;
Количество петель коммутации:	32;
Количество процессоров:	2;
Тип процессора:	Коммерческий RISC-процессор Motorola 68060 или Motorola 68060E;
Память:	80 Мб или 128 Мб;
Устройство хранения информации:	Устройство I/O с HDD + флоппи-диск +CD-ROM (640Mб);
Программное обеспечение:	X11 Release 22 и выше.
Характеристика оборудования:	Поддержка полной сетевой группы, стандартная система распределенного питания, системный монитор, система вентиляции;
Охлаждение:	Вентиляторы, встроенные в пьедестал;

УПАТС «Меридиан 1» Опция  81С.

Опция 81С системы «Меридиан 1» обеспечивает емкость до 10,000 портов (5 сетевых групп) и имеет в стандартной комплектации резервированные центральный процессор и устройства памяти. Организациям, потребность которых составляет более 2000 линий связи, следует рассмотреть целесообразность приобретения Опции 81С. Простота перехода от Опции 61С к Опции 81С, дает возможность модернизировать систему путем добавления универсальных модулей.

Базовый пакет включает в себя:

• Два модуля Core/Network;
• Два устройства ввода/вывода (I/O Drive Unit with CD-ROM);
•  Платы последовательного интерфейса данных (Quad SDI Paddle Board);
• Двойную плату межгрупповой коммутации (Dual Inter-Group Switch Card);
• Два Network Module;
• Два пьедестала (Pedestal Assembly);
• Две верхние крышки (Top Cap).

Для работоспособности системы необходимо два центральных процессора.

Возможно использование двух версий процессора:

• Стандартный: Motorola 68040/80Mb;
• Опциональный: Motorola 68060/80Mb или Motorola 68060E/128Mb.

Для станций, работающими в качестве транзитных и опорно-транзитных узлов, на которые ложится большая вычислительная нагрузка, необходимо использовать более мощный процессор. Например - 68060/128МВ.

Для установки плат периферийного оборудования  необходимы модули интеллектуального периферийного оборудования: IPE-модули (Intelligent Peripheral Equipment Modules). Также, для обеспечения работоспособности станции необходима плата коммутации Superloop Network.

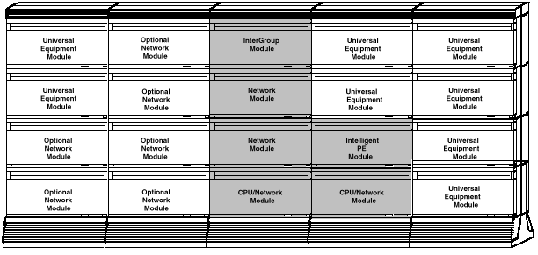

Затененная часть рисунка обозначает минимальную комплектацию.
