Megabit Access

Для решения задач объединения локальных сетей, доступа в Internet с использованием инфраструктуры медных проводов, фирмой PairGain выпускаются устройства, имеющие фиксированную конфигурацию с портом Ethernet 10BaseT. Устройства обеспечивают передачу трафика Ethernet по одной паре медных проводов со скоростями 768 Кбит в симметричном режиме и со скоростями 8 Мбит к пользователю и 1 Мбит от пользователя в асимметричном режиме.

Устройства обеспечивают объединение ЛВС в режиме моста или в режиме статического маршрутизатора IP.

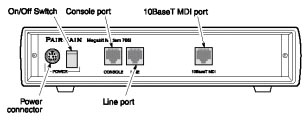

Megabit Modem 768 - пользовательское устройство, имеющее порт Ethernet 10BaseT, разъем RJ-45 для подключения к HDSL линии и индикаторы режимов работы. Устройство работает в Slave режиме, предотвращая при этом возможность изменения параметров соединения неквалифицированным пользователем.

Megabit Modem 768 PLUS - устройство Master. Имеет возможность настройки параметров соединения с помощью управляющих кнопок и жидкокристаллического индикатора, или с помощью эмулятора терминала, подключенного к консольному порту устройства.

Megabit Modem 768 NIC - высокоскоростной HDSL модем, выполненный в виде PCI карты в персональный компьютер. В комплекте с устройством прилагаются драйверы для Windows 95/NT, представляющие устройство как адаптер ЛВС.

EtherphoneEtherPhone DTS/DTO/RT - помимо функций объединения ЛВС, данные устройства предоставляют возможность передачи по той же HDSL линии аналогового сигнала от телефонного аппарата, телефонной станции, факс аппарата. Устройство DTS имеет аналоговый интерфейс FXS, устройство DTO имеет аналоговый интерфейс FXO, а устройство RT выполнено во всепогодном исполнении, может быть смонтировано вне помещения и имеет аналоговый порт FXS. Устройство имеет дистанционное питание и должно использоваться в паре с EPH-220.

MM-220 - Вариант модема ММ-768+ для монтажа в шасси.

EPH-220 - устройство EtherPhone с аналоговым портом FXO для монтажа в шасси.

MMH-220 - Access Hub представляет из себя 14 портовый Ethernet 10BaseT HUB для подключения группы модемов MM-220 или EPH-220 к локальной сети. Два порта могут быть использованы для каскадирования нескольких MMH-220.

HDU-217, HDU-219 - HDSL репитеры, позволяющие увеличить дальность работы серии Megabit Modem. Допускается установка 2-х репитеров на линии, где удаленное (пользовательское) устройство имеет локальное питание и одного репитера на линии , где удаленное (пользовательское) устройство имеет дистанционное питание. Для предоставления дистанционного питания репитерам используются EPH-220 и MM-220.

Серия Megabit Modem имеет следующие технические параметры:

Интерфейс ЛВС Ethernet 10BaseT
Сигнальный процессор SPAROW, производительность 250 MIPS
Центральный процессор Motorola MC68302 (20 MHz)
Принцип передачи данных 768 Кбит/сек, кодирование 2B1Q, одна пара, полный дуплекс
Уровень выходного сигнала +13 dBm
Допустимое рабочее затухание 35 dB на частоте 196 kHz и нагрузке 130 ом.
Вносимая задержка 220 ms
Инкапсуляция трафика ЛВC HDLC или PPP
Функции моста полная поддержка стандарта IEEE 802.1d
Скорость фильтрации пакетов 14 kpps (при размере пакета 64 Байт)
Скорость передачи пакетов 2.7 kpps (при размере пакета 64 Байт)
Размер таблицы MAC адресов 2000
Возможность буферизации 60 пакетов максимального размера
Маршрутизация IP статический маршрутизатор. Число записей в таблице - 4.

Rate Adaptive ADSL

Устройства, построенные да базе модуляции CAP, позволяют осуществлять передачу данных в асимметричном режиме со скоростями до 3,2 Мбит/сек к пользователю и 1,1 Мбит/сек от пользователя.

Технология адаптивного изменения скорости передачи позволяет автоматически подобрать максимальную скорость передачи в зависимости от дальности и качества линии связи.

Эта серия продуктов ориентирована на применение операторами связи и провайдерами Internet для предоставления высокоскоростных услуг доступа к различным информационным ресурсам.

Устройства имеют порт Ethernet 10BaseT, работают с использованием двух проводной физической линии, имеют встроенный SNMP агент для функций сетевого управления.

Устройства могут работать как прозрачный мост Ethernet или как статический маршрутизатор IP.

В данной серии реализована возможность Life-time телефонии с помощью применения пассивных сплиттеров, замешивающих низкочастотный сигнал в ту же физическою линию.

Megabit Modem CRA-C - устройство Master, предназначенная для использования на стороне сервис - провайдера. Имеет консольный порт для настройки параметров.

Megabit Modem CRAMegabit Modem CRA - пользовательское устройство. Не имеет никаких органов настройки, что исключает возможность изменения параметров соединения неквалифицированным пользователем.

CRA 220 S - версия модема CRA-C для монтажа в стойку. Имеет встроенный сплиттер для подачи телефонного сигнала.

S1 NID - сплиттер, предназначенный для использования в паре с модемом CRA. Выполняется во всепогодном исполнении и может быть смонтирован вне помещения.

Серия Megabit Modem CRA имеет следующие технические параметры:

Формат сигнала CAP64
Интерфейс ЛВС Ethernet 10BaseT
Уровень выходного сигнала +13 dBm (23 dBm для CRA 220 S) максимум
Инкапсуляция трафика ЛВС HDLC или PPP
Функции моста полная поддержка стандарта IEEE 802.1d
Размер таблицы MAC адресов 2000
Маршрутизация IP статический маршрутизатор. Число записей в таблице - 4.
Скорость нисходящего потока 3.169, 2.528, 2.208, 1.888, 1.568, 1.248, 0.928, 0.608 Mbps
Скорость восходящего потока 1080, 944, 808, 672, 536, 400, 264, 82.66 Kbps


Megabit Modems 310 и 320

Высокопроизводительные ADSL модемы для LAN приложений Megabit Modem 310F и 320F устройства работающие по принципу "back to back" , предназначены для решений задач в корпоративной сети по объединению локальных сетей. The Megabit Modem 310F (локальное устройство) и Megabit Modem 320F (удаленное устройство) организуют передачу "пакетов" поверх ADSL (frames-over-ADSL) на скорости до 7.040 Мбит/с (downstream) и 928 кбит/с (upstream).

  • Использует стандарт DMT ADSL
  • Поддерживает широкий спектр сервисов и приложений , таких как LAN-to LAN решения, доступ в Интернет
  • Максимальное расстояние для решения точка-точка 8 км при диаметре кабеля 0.5 мм
  • Адаптивная скорость передачи данных при конфигурировании из центра- 7.040 Mbps (downstream) и 928 kbps (upstream)
  • Консольный порт для конфигурирования и управления
  • 10BASE-T Ethernet порт

Megabit Modem 300S

Устройство обеспечивает симметричный доступ конечных пользователей или групп пользователей, объединенных в локальную сеть к корпоративным ресурсам или интернет, используя симметричный принцип передачи информации через пару медных проводов на скоростях до 2 Мбит/сек с использованием модуляции DMT (Discrete Multitone).

К локальной сети или компьютеру устройство подключается портом 10BaseTX. Высокоскоростной мост, встроенный в устройство, имеет память на 1024 MAC-адреса. Функция адаптивного изменения скорости передачи информации по медным проводам позволяет автоматически выбирать наивысшую скорость передачи в зависимости от качества канала связи. Устройство имеет два возможных типа изменения скорости передачи - автоматический и ручной. В автоматическом режиме устройства сами выбирают наилучшие параметры соединения, а в ручном режиме пользователь может сам задать эти параметры вручную.

Megabit Modems 500L, 600F, 700F

Устройства представляют собой ADSL маршрутизаторы для использования их в задачах объединения локальных сетей через сети АТМ с использованием ADSL каналов связи последней мили. Устройства, в зависимости от модели, могут быть использованы в режиме PPP over ATM, там где необходим такой способ инкапсуляции и аутентификации, или в обычном режиме моста/маршрутизатора с использованием RFC 1483/1577. В режиме с PPP-инкапсуляцией устройство поддерживает одновременно несколько PPP сессий, что при использовании совместно с NAT/PAT позволяет поддерживать до 1024 пользователей в локальной сети.

Модель 500L 600F 700F
Схема использования 500L 600F 700F
Максимальная скорость 1,5Мбит 7,55Мбит/928Кбит 7,55Мбит/928Кбит
Количество используемых сетевых адресов 1 3 1024
Максимальное количество PPP сессий 1 3 32
Максимальное количество виртуальных соединений 3 12 32
Функции NAT/PAT Нет Да Да
Функции моста и маршрутизатора Нет Нет Да

Устройства построены на микропроцессоре собственной разработки - Falcon, в котором используется модуляция DMT (Discrete Multi-Tone), асимметричный режим работы с адаптивным изменением скорости. В моделях 600F и 700F возможно использование устройств в режиме с полной полосой пропускания - 7,552 Мбит нисходящего и 928 Кбит восходящего потока; во всех моделях с "облегченной" полосой пропускания - 1,5 Мбит нисходящего и 512 Кбит восходящего потока; "симметричной" полосой пропускания - 928 Кбит в обе стороны.

Максимальная дальность передачи данных по проводу диаметром 0,51 мм составляет 8,23 км.

В режимах с асимметричной полосой пропускания устройства могут быть установлены на уже используемую телефонную линию без применения сплиттеров или фильтров. Специальный режим работы - PriorityVoice позволяет использовать существующий канал связи на 100% под передачу голосовой информации в тех случаях, когда это необходимо. Используемое программное обеспечение оснащено функцией InstaConnect, позволяет автоматически подстраивать параметры цифрового ADSL соединения при наличии голосовой сессии.

Устройства имеют порт 10BaseT/100BaseTX с автоматическим определением типа подключения. Порт Ethernet имеет переключатель MDI/MDI-X, что устраняет необходимость применения кроссовер-кабеля в некоторых случаях.

Устройства обладают функциями трансляции сетевых адресов и портов IP соединений (NAT/PAT), распознает и правильно использует сообщения DHCP и DNS.

Устройства имеют следующие технические данные:

Тип модуляции Rate Adaptive Discrete Multi-Tone (DMT) Asymmetric
Скорость нисходящего потока - 7,552 Мбит/сек
Скорость восходящего потока - 928 Кбит/сек
Изменение скорости с шагом 32 Кбит, начиная со скорости 64 Кбит/сек.
Стандарты АТМ ATM Forum UNI Ver 3.1 PVC, ITU I.363.5 AAL 5, ITU I.432 Cell Delineation and HEC, ITU I.361 ATM Cell Format, Поддержка CBR.
Сетевые протоколы PPP, PAP/CHAP, RFC 1631 (NAT/PAT), DHCP сервер, поддержка DNS (resolver), динамическая маршрутизация IP (ARP, RIP1, RIP2), статическая маршрутизация IP
Протоколы WAN RFC 2364 (PPP over AAL5) и рекомендации ADSL форума, RFC 1483 (Multiprotocol encapsulation over AAL5), RFC 1577 (Classical ARP & IP over ATM)
Средства безопасности PPP - аутентификация, PAP/CHAP, Пароль на HTTP, Address cloaking & firewall via NAT/PAT
Управление SNMP агент, Конфигурация через HTTP
