Prestige 841C EE / Prestige 841 EE

VDSL-модемы с интерфейсом Ethernet

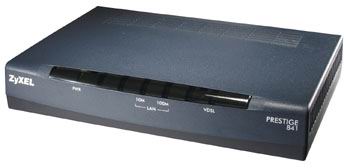

Prestige 841 – это настольный абонентский VDSL-модем с Ethernet-интерфейсом 10/100BaseT, который может использоваться в связке с VDSL-коммутатором VES-1000 или головным модемом Prestige 841C (COE – Central Office Equipment).

В зависимости от вида и состояния кабеля, а также от расстояния Prestige 841 в паре с Prestige 841C или VES-1000 обеспечивает следующую скорость обмена данными:

  • по направлению к абоненту – в пределах от 4.17 до 18.75 Мбит/с;
  • по направлению от абонента – от 1,56 до 16,67 Мбит/с;
  • суммарная пропускная способность линии может достигать 35 Мбит/с.

Максимальная дальность полнодуплексной передачи данных по обыкновенной двухпроводной выделенной линии может достигать 1500 и более метров.

Встроенный VDSL-сплиттер уменьшает число внешних соединений и позволяет использовать для передачи данных имеющуюся телефонную линию без потери скорости и качества связи. Для подключения телефонной линии и аппарата служат два стандартных телефонных разъема RJ-11.

Настройка, диагностика и модернизация встроенного программного обеспечения производятся через встроенный консольный порт и дистанционно через сеть.

Основные преимущества


  • Внешнее настольное решение начального уровня;
  • Возможность использования для передачи данных уже имеющихся телефонных линий;
  • Всеядность технологии по отношению к типам используемого кабеля – сгодятся пары от 1 до 5 категории. Устойчивость к неоднородностям волновых сопротивлений, вызванных применением разных типов кабеля и скрутками;
  • Позволяет минимизировать расходы на подключение отдельных абонентов, особенно требовательных к полосе пропускания и расположенных поблизости от точки присутствия оператора;
  • Широкий диапазон изменения скоростей передачи данных позволяет выбрать оптимальные для данной линии параметры передачи;
  • По сравнению с Ethernet, где используются две пары проводов (одна для приема, а другая для передачи), VDSL использует только одну пару проводов, по которой идет обмен данными в полном дуплексе. Полнодуплексная передача данных по одной медной паре позволяет вдвое, в сравнении с Ethernet, увеличить возможности по подключению абонентов и в большинстве случаев избежать дополнительных расходов по прокладке кабеля;


  • Простота интеграции в сетевую инфраструктуру провайдера или корпоративную сеть через Ethernet-интерфейс;
  • Возможность измерения основных характеристик VDSL-линии и определения запаса по мощности – отношения сигнал/шум;
  • Настройки и модернизации встроенного программного обеспечения могут производиться как через консольный порт, так и дистанционно, со стороны оператора, что позволяет максимально упростить подключение и обслуживание абонентов;
  • Световая индикация состояния Ethernet и VDSL-интерфейсов позволяет оперативно сделать вывод о работоспособности внешних сетевых соединений;
  • Небольшие размеры модема и возможность установки на стену позволят сэкономить место в помещении абонента;
  • Широкий диапазон рабочих температур – от 0 до 50°С – делает возможным размещение оборудования в неотапливаемых чердачных и подвальных помещениях.

Рекомендуется к применению

  • Как решение начального уровня для Интернет-провайдеров, предлагающих услуги широкополосного доступа и подключения по выделенным линиям;
  • В случае, когда необходимо увеличить дальность, а на критических дальностях – пропускную способность VDSL-линии, связка Prestige 841 – Prestige 841C может использоваться в качестве VDSL-ретранслятора. При этом в точке «ретрансляции» можно подключать дополнительных абонентов.

Скорость связи в зависимости от расстояния при сечении провода 0,5 мм

Down

Up

Расстояние

18.75 Мбит/с 16.67 Мбит/с 1.2 км
12.5 Мбит/с 12.5 Мбит/с 1.4 км
9.38 Мбит/с 8.33 Мбит/с 1.45 км
6.25 Мбит/с 6.25 Мбит/с 1.525 км
1.56 Мбит/с 4.17 Мбит/с 1.74 км

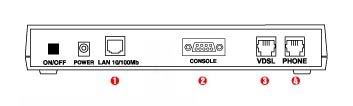

Prestige 841C

Задняя панель

  1. Локальная сеть Ethernet 10/100Base-T
  2. Консольный порт
  3. Линия связи
  4. Телефонный аппарат

Аппаратная база

  • Исполнение настольное
  • 1 линия VDSL
  • Встроенный POTS или ISDN сплиттер
  • 1 порт Ethernet 10/100Base-T
  • Консольный порт RS-232
  • Энергонезависимая память (Flash ROM)

Управление

  • Системная консоль
  • Контроль состояния линии связи

Модернизация микропрограммного обеспечения

  • Через консольный порт

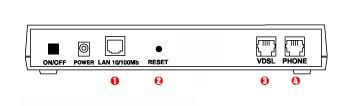

Prestige 841

Задняя панель

  1. Локальная сеть Ethernet 10/100Base-T
  2. Сброс
  3. Линия связи
  4. Телефонный аппарат

Аппаратная база

  • Исполнение настольное
  • 1 линия VDSL
  • Встроенный POTS или ISDN сплиттер
  • 1 порт Ethernet 10/100Base-T
  • Энергонезависимая память (Flash ROM)

Управление

  • Контроль состояния линии связи

Модернизация микропрограммного обеспечения

  • Автоматическая дистанционная модернизация

Спецификация

VDSL интерфейс

  • Разъем RJ-11
  • 10BaseS mode
  • ANSI Mode (ANSI/ETSI Band Plan 998)
  • ETSI Mode (ETSI Band Plan 997)

Сетевые протоколы

  • Режим моста IEEE 802.1d
  • Передача пакетов длиной 1522 байт

Физические параметры

  • Размер: 181 x 128 x 30 мм.

Электрические параметры

  • Переменное напряжение 110 или 240 В
  • Частота 50 Гц

Допустимые параметры окружающей среды:

  • Рабочий диапазон температур 0 - 50 °С
  • Влажность 5 - 90 %
  • Допустимый для хранения диапазон температур –25 - 70 °С
