Общая характеристика беспроводных решений

  Беспроводные сети и системы находят все большее распространение для решения телекоммуникационных задач. Особую популярность они получили при решении проблемы "последней мили" в районах с отсутствующей или недостаточно развитой кабельной инфраструктурой. Актуальность этой задачи для России обусловлена специфическими "особенностями национальных телекоммуникаций": недостаточно развитой и изношенной кабельной инфраструктурой, большими расстояниями, наличием сложно преодолимых естественных препятствий, и, наконец, участившимися хищениями медного кабеля.
  В отличие от кабельных систем, всем, использующим беспроводное оборудование следует иметь разрешение Главгосвязьнадзора на использование частот. Правила, действующие в Северной Америке и Западной Европе, разрешающие, при соблюдении некоторых ограничений на величину излучаемой мощности, работу в так называемых ISM диапазонах всем желающим, на Россию не распространяются.
  Для решения проблемы "последней радиомили" созданы тысячи различных систем, разработаны десятки стандартов. На нашем сайте представлены наиболее популярные, близкие к оптимальным по критерию эффективность-стоимость, системы.

Беспроводные сети для операторов и корпоративных клиентов


Беспроводные сети операторов и корпоративных клиентов создаются для объединения сегментов корпоративных сетей при отсутствии между ними проводных или волоконно-оптических каналов или необходимости их резервирования, а также для беспроводного доступа к сетям общего пользования.



  В зависимости от выбранного критерия сеть строится либо на беспроводных сетевых адаптерах с использованием точки доступа в качестве базовой станции, что обеспечивает минимальную стоимость, либо на беспроводных мостах (/маршрутизаторах), что позволяет достичь максимальной производительности.
  Сеть на беспроводных адаптерах позволяет подключать по радио к точке доступа базовой станции, как отдельные компьютеры, так и проводные сети, при назначении одного из компьютеров такой сети сервером радиодоступа и оснащении его проводным и беспроводным сетевым адаптером. Для реализации подобных сетей широко используется оборудование серии Cisco Air 340 производства Cisco Systems и ORiNOCO производства Lucent Technologies.
  Поскольку в подобных сетях практически отсутствуют средства фильтрации широковещательного трафика, их реальная производительность несколько меньше, чем у сетей, построенных на базе беспроводных мостов (/маршрутизаторов). Такие устройства могу использоваться как для создания каналов точка-точка, так и для развертывания масштабных сетей сложной топологии с возможностью многократной ретрансляции сигналов.
  Для создания "уличных" беспроводных сетей сложной топологии рекомендуется использовать беспроводные мосты Cisco AIR BR340 производства Cisco Systems или беспроводные мосты/маршрутизаторы ORiNOCO Outdoor Routers производства Lucent Technologies. Для реализации сетей топологии "точка-многоточка" с успехом применяются беспроводные мосты WBS и WBC серии BreezeNET DS.11 производства BreezeCOM.


  Все оборудование работает в диапазоне частот 2,4-2,5 ГГц. Наличие "Обобщенного решения ГКРЧ" существенно упрощает процедуру получения частот в органах Главгоссвязьнадзора. Для нормальной работы оборудования необходимо наличие прямой видимости между антеннами. При ее отсутствии могут использоваться антенные мачты различных конструкций.
  В беспроводных сетях диапазоне 2,4-2,5 ГГц используется широкая номенклатура антенны отечественного и иностранного производства. Для создания базовых станций применяются всенаправленные антенны с усилением от 3 до 12 дБ, или секторные антенны с шириной диаграммы направленности от 40 до 180 градусов. На оконечных узлах беспроводной сети применяются направленные антенны с усилением от 10 до 24 дБ.
  Типовое значение дальности передачи при скорости в канале 11 Мбит/с составляет 7-10 км. При необходимости увеличения дальности вплоть до 40 км, а также для компенсации потерь сигнала в коаксиальных кабелях используются приемопередающие усилители отечественного производства серий Manus и хорошо зарекомендовавшие себя при эксплуатации в сложных климатических условиях.

Беспроводные каналы "точка-точка"

  Одна из типичных задач, возникающая у традиционных телефонных операторов, состоит в выносе части абонентской емкости АТС на удаленные объекты при отсутствии кабельных каналов до этих объектов. Традиционно используемые в этих случаях радиорелейные системы обычно имеют избыточную пропускную способность и дороги. Выход - в использовании радиомодемов ISM диапазонов, которые позволяют обеспечить синхронные радиоканалы с пропускной способностью до 2,048 Мбит/с на расстояниях до 30-35 км с возможностью ретрансляции. Наибольшее распространение для решения такой задачи получили радиомодемы BreezeLink 121 диапазона 2,4 ГГц и радиомодемы AirPro E1 диапазона 5,8 ГГц.



  В случаях, когда достаточно пакетной передачи данных, решение точка-точка с возможностью ретрансляции гораздо дешевле реализуется на беспроводных мостах (-маршрутизаторах).

  Для решения подобной задачи оптимально подходят беспроводные мосты Cisco AIR BR340. При необходимости использования маршрутизаторов оптимальным выбором будет использование беспроводных маршрутизаторов ORiNOCO Outdoor Routers в варианте ROR.


   Более дешевое решение получается при выделении одного компьютера сети, оснащенного обычным и беспроводным сетевым адаптером для исполнения функций программного маршрутизатора. В качестве беспроводных сетевых адаптеров в этом варианте могут быть использованы устройства производства Cisco Systems, Lucent Technologies или BreezeCOM.



  Работа "уличных" беспроводных сетей невозможна без получения разрешения Главгосвязьнадзора на использование частот. Иногда получение такого разрешения невозможно или крайне сложно. В этой ситуации оптимальным выбором являются беспроводные оптические каналы связи, использующие для передачи лазерные или светодиодные излучатели инфракрасного диапазона. Для использования таких устройств достаточно гигиенического сертификата, а в случае использования в сетях общего пользования - еще и сертификата в системе "Электросвязь". Для объединения двух сегментов Ethernet могут быть использованы относительно недорогие устройства серии БОКС, обеспечивающие объединение в единую сеть двух сетей Ethernet, удаленных на расстояние 500-1000 метров. Для объединения сетей и создания синхронных каналов на дальностях до 6 км со скоростями до 155 Мбит/с мы предлагаем использовать лазерное оборудование инфракрасного диапазона серии Sky.

Решения для мобильных абонентов

Целый ряд задач, связанных с автоматизацией производственных и транспортных процессов требует сбора информации мобильными абонентами и высокоскоростной ее передачи на удаленный сервер. При этом положение мобильного абонента может быть произвольным в пределах фиксированной производственной зоны. Для реализации подобных сетей целесообразно использовать точки доступа, подключенные к стационарной сети предприятия в количестве, обеспечивающем радиопокрытие требуемой площади, и беспроводные сетевые адаптеры с интерфейсом PC card, ISA или PCI, в зависимости от наличия соответствующего интерфейса в компьютере мобильного абонента.
  Рассматриваемые сети могут быть реализованы на оборудовании Cisco AIR 340, ORiNOCO, а при возникновении проблем с назначением частот - BreezeNET PRO.11.

Офисные беспроводные сети

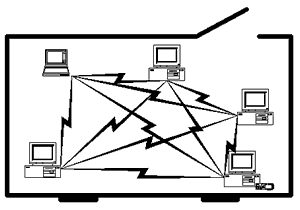

Офисная беспроводная сеть "каждый с каждым" (Ad-hoc)

Офисная беспроводная одноранговая локальная сеть "каждый с каждым" (в терминологии стандарта IEEE 802.11 - Ad-hoc) предназначена для быстрого развертывания временных сетей на выставках, в процессе проведения различных семинаров и совещаний, а также в офисах малых компаний. Для развертывания сети все компьютеры оснащаются беспроводными сетевыми адаптерами с интерфейсами PCI, ISA или PC card, работающими в соответствии со стандартом IEEE 802.11b в диапазоне 2,4 ГГц. Сеть работает под управлением протокола NetBEUI или TCP/IP, проста в установке и работоспособна сразу после установки драйверов. Дальность действия зависит от скорости передачи, взаимного размещения компьютеров в офисе, конструктивных и архитектурных особенностей офиса и меняется от 30-50 м при скорости в канале 11 Мбит/с, до нескольких сотен метров при скорости 1 Мбит/с. Реальная скорость передачи при перекачке файлов достигает 6 Мбит/с. Сеть поддерживает ограниченную зоной радиовидимости мобильность абонентов, механизмы энергосбережения и автопонижения скорости при ухудшении условий распространения радиоволн, а также защиту канала в соответствии с алгоритмом WEP (Wired Equivalent Privacy).
Сеть топологии "каждый с каждым" может быть реализована на беспроводных сетевых адаптерах серии Cisco AIR-340 производства Cisco Systems и ORiNOCO производства Lucent Technologies.

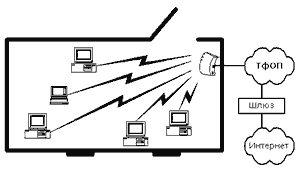

Беспроводная сеть малого офиса


Важнейшее требование к сетям SOHO - наличие выхода в Интернет, поэтому в составе сети используется устройство типа резидентного шлюза, объединяющего в своем составе модем для коммутируемых телефонных каналов, поддерживающий протокол v.90, и беспроводную точку доступа, координирующую работу беспроводных сетевых адаптеров. Тем самым обеспечивается доступ в Интернет со скоростью до 56 кбит/с и беспроводное объединение компьютеров сети, на скоростях от 1 до 11 Мбит/с. В качестве резидентного шлюза может быть использовано устройство RG-1000 производства Lucent Technologies, а в качестве беспроводных сетевых адаптеров - адаптеры ORiNOCO того же производителя.

Многосотовая беспроводная сеть офиса крупной компании


Во многих случаях развертывание структурированных кабельных систем для создания офисной сети невозможно или нецелесообразно. Такая ситуация характерна для быстро растущих компаний, часто меняющих свое местоположение, для офисов, размещенных в исторических зданиях, а также для компаний, персонал которых вынужден перемещаться в пределах здания с мобильными компьютерами. Оптимальным решением в этих ситуациях является развертывание многосотовой беспроводной офисной сети инфраструктурной ("infrastructure" в терминологии стандарта IEEE 802.11) топологии. Сеть образует несколько беспроводных сот, в центре которых находятся точки доступа, объединенные единственным проводным каналом. При необходимости, объединение точек доступа в единую сеть также может быть выполнено с помощью беспроводных каналов. Сеть инфраструктурной топологии обеспечивает наивысшую производительность, поддерживает роуминг мобильных пользователей в пределах зон радиовидимости точек доступа и обеспечивает безопасность на уровне проводных каналов.


  Сеть инфраструктурной топологии может быть реализована на оборудовании ведущих производителей: Cisco AIR340 (Cisco Systems), ORiNOCO (Lucent Technologies) и BreezeNET DS.11 (BreezeCOM), поддерживающем стандарт IEEE 802.11b и обеспечивающем скорость передачи данных до 11 Мбит/с.
