Решение по передаче данных и голоса по одной паре

Задача: обеспечить доступ крупной организации в Интернет с сохранением существующей телефонной линии без прокладки дополнительных кабелей
Предлагаемое решение
: существующая телефонная двухпроводная линия, оконечное оборудование – RADSL-модемы PairGain Megabit Modem CRA  (на стороне провайдера и на стороне пользователя) и PairGain Megabit Modem CRA 220 S с (на (только на стороне провайдера) использованием сплиттеров S1 NID

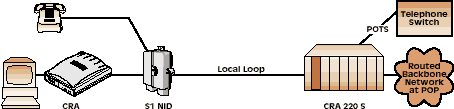

  Data and Voice Application



  • Megabit Modem CRA-C - устройство Master, предназначенная для использования на стороне сервис - провайдера. Имеет консольный порт для настройки параметров
  • Megabit Modem CRA - пользовательское устройство. Не имеет никаких органов настройки, что исключает возможность изменения параметров соединения неквалифицированным пользователем.
    CRA 220 S
    - версия модема CRA-C для монтажа в стойку.
    Имеет встроенный сплиттер для подачи телефонного сигнала.

    S1 NID
    - сплиттер, предназначенный для использования в паре с модемом CRA. Выполняется во всепогодном исполнении и может быть смонтирован вне помещения

Серия Megabit Modem CRA имеет следующие технические параметры:

Формат сигнала CAP64
Интерфейс ЛВС Ethernet 10BaseT
Уровень выходного сигнала +13 dBm (23 dBm для CRA 220 S) максимум
Инкапсуляция трафика ЛВС HDLC или PPP
Функции моста полная поддержка стандарта IEEE 802.1d
Размер таблицы MAC адресов

2000

Маршрутизация IP статический маршрутизатор. Число записей в таблице - 4.
Скорость нисходящего потока 3.169, 2.528, 2.208, 1.888, 1.568, 1.248, 0.928, 0.608 Mbps
Скорость восходящего потока 1080, 944, 808, 672, 536, 400, 264, 82.66 Kbps

Информация для заказа:

Megabit Modem CRA 150-1704-74 3.2 Mbps/1Mbps rate adaptive CAP ADSL modem with 10BASE-T Ethernet port for subscriber (ATU-R).  Built-in SNMP management, bridging and static IP routing.  Requires S1 NID for POTS support.
Megabit Modem CRA-C 150-2159-74 3.2 Mbps/1 Mbps rate adaptive CAP ADSL modem with 10BASE-T Ethernet port for service provider (ATU-C).  Built-in SNMP management, bridging and static IP routing.  No POTS support.
S1 NID 150-1721-01 ADSL Splitter built into a hardened and weatherproof        wall-mounted NID enclosure.  Provides simultaneous voice and data transmission over a single pair of telephone wire.  For use with PairGain ADSL subscriber end modems only.
CRA 220 S 150-1714-01 3.2 Mbps/1 Mbps rate adaptive CAP ADSL line card for installation in a 220 shelf.  Built-in SNMP management, bridging, and static IP routing.  Built-in POTS splitter for simultaneous voice and data.
HCS-418, L1 150-1126-01 19" CO Shelf, Connectorized. Holds 12 Line Units

     За дополнительной информацией обращайтесь в отдел сетевой интеграции компании Новаком.
